XAT Monoconductor | EAT Monoconductor

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Circuitos primarios y de distribucion en media tension para plantas industriales, comerciales, generadoras de energia electrica, alimentacion de transformadores, motores y equipos.

Preferentemente usados en redes urbanas.

Los EAT son apropiados para aplicaciones donde sea necesario mayor flexibilidad que la que presentan los XAT.

ESTÁNDAR

ICEA S-93-639

VOLTAJE

5 kV, 8 kV, 15 kV, 25 kV, 35 kV

DESCARGAR
HOJA DE DATOS DEL CABLE

5 kV, 8 kV, 15 kV, 25 kV, 35 kV

ICEA S-93-639

CIRCUITOS PRIMARIOS Y DE DISTRIBUCIÓN EN MEDIA TENSIÓN
REDES URBANAS

N/A

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

5 kV, 8 kV, 15 kV, 25 kV, 35 kV

ESTÁNDAR

ICEA S-93-639

APLICACIÓN

CIRCUITOS PRIMARIOS Y DE DISTRIBUCIÓN EN MEDIA TENSIÓN
REDES URBANAS

IDENTIFICACIÓN DEL NÚCLEO

N/A

DESEMPEÑO QUÍMICO

Químico & UV & Resistencia al aceite:Bueno

RENDIMIENTO MECANICO

Radio de flexión mínimo:x10 diámetro de cable

RENDIMIENTO DE FUEGO

Como en la norma IEC 60332-3-24 Categoría C

RENDIMIENTO TERMINAL

Temperatura máxima de servicio: 90 °C.
Temperatura de sobrecarga de emergencia: 130 °C.
Temperatura de cortocircuito: 250 °C.

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

EN DUCTOS, BANDEJAS, DIRECTAMENTE ENTERRADOS O SU- MERGIDOS EN AGUA ESTANCA.

MARCADO DE CABLES

IMPRESIÓN DE TINTA DE ACEITE
IMPRESIÓN LÁSER
IMPRESIÓN EN RELIEVE

EMBALAJE

POR POLIWOOD O DE MADERA O CARRETE DE ACERO MADERA/TAMBOR

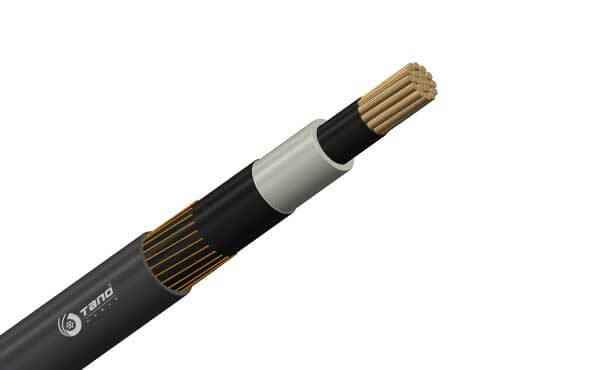

CONSTRUCCIÓN

1.Conductor

Conductor de cobre compactado según ASTM B496 o ASTM B835.

2.Pantalla Semiconductora Interna

Extruida sobre el conductor.

3.Aislación

Polietileno reticulado retardante a la arbo- rescencia (XLPE-TR) para los XAT. Etileno Propileno (EPR) para los EAT. Ambos compuestos son de color natural y son aplicados mediante proceso de triple extrusión ver- dadera. El nivel de aislación puede ser de 100% o del 133%.

4.Pantalla Semiconductora Externa

Extruida, con adecuada adhesión al aislamiento que la hace fácil de pelar.

5.Pantalla Metálica

Puede estar formada por una cinta de cobre o por hebras de cobre, ambas aplicadas helicoidalmente.

6.Cubierta Exterior

PVC de color negro. Otros colo- res y compuestos disponibles a pedido.

Características De Operación

Temperatura máxima de servicio: 90 °C.
Temperatura de sobrecarga de emergencia: 130 °C.
Temperatura de cortocircuito: 250 °C.
Flexibilidad: Conductor compactado.
Además de lo anterior, estos cables poseen las siguientes características:

-Buena resistencia a la tracción.
-Alta resistencia al impacto y la abrasión.
-Excelente resistencia a la luz solar y a la intemperie.
-Altísima resistencia a la humedad, ozono, ácidos, álcalis y otras sus-tancias químicas a temperaturas normales.
-Baja constante dieléctrica, bajo factor de pérdidas y gran resistencia de aislación.
-La cubierta es retardante a la llama.

PARÁMETRO

XAT 15 kV 100% DE NIVEL DE AISLACIÓN

XAT 15 kV 133% DE NIVEL DE AISLACIÓN

XAT 25 kV 100% DE NIVEL DE AISLACIÓN

XAT 25 kV 133% DE NIVEL DE AISLACIÓN

Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Capacidad de corriente A
Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Ducto enterrado 3 conductores temp. amb.	Directamente enterrado 3 conductores temp. amb.	Aire libre 3 cond. triplexados a temp.
AWG/kcmil	mm2	mm	mm	mm	kg/km	Ω /km	μF/km	20 °C	20 °C	amb. 40 °C
2	33,6	6,9	4,45	23,8	846	0,531	0,17	155	210	170
1	42,4	7,7	4,45	24,6	947	0,423	0,18	175	240	195
1/0	53,5	8,7	4,45	25,6	1.076	0,335	0,19	200	275	225
2/0	67,4	9,7	4,45	26,6	1.23	0,266	0,20	230	310	260
3/0	85	10,9	4,45	28,0	1.432	0,211	0,22	260	355	300
4/0	107	12,2	4,45	29,5	1.67	0,167	0,24	295	405	345
250	127	13,2	4,45	30,4	1.872	0,141	0,25	325	440	380
350	177	15,5	4,45	33,2	2.423	0,101	0,28	390	535	470
500	253	18,6	4,45	36,6	3.205	0,0708	0,33	465	650	580
750	380	23,0	4,45	41,2	4.48	0,0472	0,39	565	805	730
1000	507	27,0	4,45	46,9	5.946	0,0354	0,44	640	930	850

Expand More

Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Capacidad de corriente A
Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Ducto enterrado 3 conductores temp. amb.	Directamente enterrado 3 conductores temp. amb.	Aire libre 3 cond. triplexados a temp.
AWG/kcmil	mm2	mm	mm	mm	kg/km	Ω /km	μF/km	20 °C	20 °C	amb. 40 °C
2	33,6	6,9	5,59	26,1	957	0,531	0,14	155	210	170
1	42,4	7,7	5,59	26,9	1.06	0,423	0,15	175	240	195
1/0	53,5	8,7	5,59	28,0	1. 193	0,335	0,16	200	275	225
2/0	67,4	9,7	5,59	29,0	1.351	0,266	0,17	230	310	260
3/0	85	10,9	5,59	30,4	1.557	0,211	0,19	260	355	300
4/0	107	12,2	5,59	31,8	1.803	0,167	0,20	295	405	345
250	127	13,2	5,59	33,2	2.038	0,141	0,21	325	440	380
350	177	15,5	5,59	35,5	2.567	0,101	0,24	390	535	470
500	253	18,6	5,59	39,0	3.361	0,0708	0,28	465	650	580
750	380	23,0	5,59	43,5	4.653	0,0472	0,32	565	805	730
1000	507	27,0	5,59	49,7	6. 188	0,0354	0,37	640	930	850

Expand More

Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Capacidad de corriente A
Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Ducto enterrado 3 conductores temp. amb.	Directamente enterrado 3 conductores temp. amb.	Aire libre 3 cond. triplexados a temp.
AWG/kcmil	mm2	mm	mm	mm	kg/km	Ω /km	μF/km	20 °C	20 °C	amb. 40 °C
1	42,4	7,7	6,6	29,0	1.168	0,423	0,14	175	240	195
1/0	53,5	8,7	6,6	30,0	1.304	0,335	0,15	200	275	225
2/0	67,4	9,7	6,6	31,1	1.468	0,266	0,16	230	310	260
3/0	85	10,9	6,6	32,5	1.679	0,211	0,17	260	355	300
4/0	107	12,2	6,6	34,3	1.957	0,167	0,18	295	405	345
250	127	13,2	6,6	35,2	2.166	0,141	0,19	325	440	380
350	177	15,5	6,6	37,6	2.703	0,101	0,21	390	535	470
500	253	18,6	6,6	41,1	3.508	0,0708	0,24	465	650	580
750	380	23,0	6,6	47,2	5.019	0,0472	0,29	565	805	730
1000	507	27,0	6,6	51,7	6.373	0,0354	0,32	640	930	850

Expand More

Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Capacidad de corriente A
Calibre conductor	Sección nominal	Diámetro del conductor aprox.	Espesor aislación nominal	Diámetro total aprox.	Peso total aprox.	Resistencia máx. a 20 °C CC	Capacidad	Ducto enterrado 3 conductores temp. amb.	Directamente enterrado 3 conductores temp. amb.	Aire libre 3 cond. triplexados a temp.
AWG/kcmil	mm2	mm	mm	mm	kg/km	Ω /km	μF/km	20 °C	20 °C	amb. 40 °C
1	42,4	7,7	8.13	32.6	1.377	0,423	0.12	175	240	195
1/0	53,5	8,7	8.13	33.6	1.159	0,335	0.13	200	275	225
2/0	67,4	9,7	8.13	34.6	1.686	0,266	0.14	230	310	260
3/0	85	10,9	8.13	36	1.905	0,211	0.15	260	355	300
4/0	107	12,2	8.13	37.5	2.160	0,167	0.16	295	405	345
250	127	13,2	8.13	38.4	2.374	0,141	0.17	325	440	380
350	177	15,5	8.13	40.8	2.923	0,101	0.18	390	535	470
500	253	18,6	8.13	45.9	3.945	0,0708	0.21	465	650	580
750	380	23,0	8.13	50.8	5.336	0,0472	0.24	565	805	730
1000	507	27,0	8.13	54.9	6.667	0,0354	0.27	640	930	850

Expand More
