Cable de energia aislado XLPE de 19/33 (36 kV)

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiera protección mecánica.

ESTÁNDAR

AS/NZS 1429.1

VOLTAJE

19/33kV

DESCARGAR
HOJA DE DATOS DEL CABLE

19/33(36kV)

AS/NZS 1429.1

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR RAYA DE COLOR
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

19/33(36kV)

ESTÁNDAR

AS/NZS 1429.1

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR NÚMERO

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

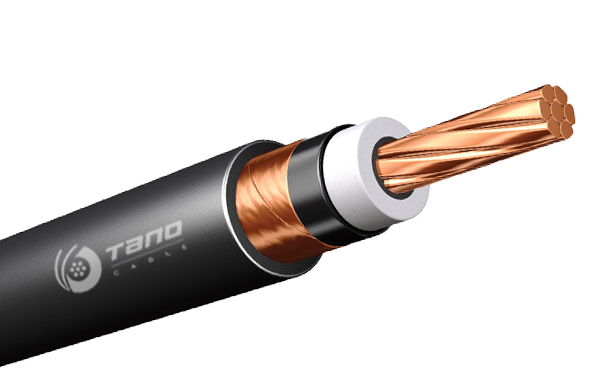

CONSTRUCCIÓN

1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Capa de bloqueo de agua

Cinta de bloqueo de agua semiconductora

6. Pantalla Metálica

Alambre de cobre

7. Relleno (solo para cable multipolar)

No higroscópico

8. Cinta adhesiva

Non-woven fabric

9. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

10. Armadura

Tres núcleos: alambre de acero galvanizado (SWA)

11. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Table 5

Table 6

19 / 33kV XLPE de un Solo Núcleo, Blindado y Revestido de PVC (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
50	8.0	8.0	25.5	48.7	34/1.35	29.8	34.3	1700
70	9.6	8.0	27.1	68.7	48/1.35	31.4	36.1	2150
95	11.5	8.0	29.0	68.7	48/1.35	33.3	38.0	2450
120	13.1	8.0	30.6	68.7	48/1.35	34.9	39.8	2800
150	14.5	8.0	32.0	68.7	48/1.35	36.5	41.4	3100
185	16.1	8.0	33.6	68.7	48/1.35	38.1	43.2	3450
240	18.5	8.0	36.0	68.7	48/1.35	40.5	45.9	4100
300	20.7	8.0	38.4	68.7	48/1.35	42.9	48.4	4750
400	23.6	8.0	41.3	68.7	48/1.35	45.8	51.5	5750
500	26.5	8.0	44.2	68.7	48/1.35	48.7	54.9	6850
630	29.9	8.0	47.9	68.7	48/1.35	52.4	58.8	8150
800	35.9	8.0	54.0	68.7	48/1.35	58.5	65.3	10200
1000	40.2	8.0	59.5	68.7	48/1.35	64.0	71.0	12200
1200	43.8	8.0	63.5	68.7	48/1.35	68.0	75.2	14200

Expand More

19 / 33kV de un Solo Núcleo XLPE Aislado, Apantallado y Revestido de PVC (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
50	8.1	8.0	25.6	32.9	23/1.35	29.9	34.4	1250
70	9.6	8.0	27.2	45.8	32/1.35	31.5	36.2	1500
95	11.4	8.0	28.9	61.5	43/1.35	33.2	37.9	1800
120	12.8	8.0	30.3	68.7	48/1.35	34.6	39.5	2000
150	14.2	8.0	31.7	68.7	48/1.35	36.2	41.1	2150
185	15.7	8.0	33.2	68.7	48/1.35	37.7	42.8	2300
240	18.0	8.0	35.5	68.7	48/1.35	40.0	45.1	2550
300	20.1	8.0	37.8	68.7	48/1.35	42.3	47.8	2850
400	23.0	8.0	40.7	68.7	48/1.35	45.2	50.9	3200
500	26.5	8.0	44.2	68.7	48/1.35	48.7	54.6	3700
630	29.9	8.0	48.0	68.7	48/1.35	52.5	58.6	4300
800	34.2	8.0	52.3	68.7	48/1.35	56.8	63.4	5000
1000	40.2	8.0	59.5	68.7	48/1.35	64.0	70.8	6000
1200	43.8	8.0	63.5	68.7	48/1.35	68.0	75.0	6800

Expand More

19 / 33kV Tres Núcleos XLPE Aislado, Apantallado y Revestido de PVC (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm	mm	mm	mm	mm	no/mm	mm	mm	kg/km
50	8.0	8.0	25.5	49.4	29/0.85	28.8	69.4	4600
70	9.6	8.0	27.1	68.1	40/0.85	30.4	73.0	5600
95	11.5	8.0	29.0	68.1	40/0.85	32.3	77.3	6650
120	13.1	8.0	30.6	68.1	40/0.85	33.9	81.1	7650
150	14.5	8.0	32.0	68.1	40/0.85	35.5	84.8	8750
185	16.1	8.0	33.6	68.1	40/0.85	37.1	88.4	9900
240	18.5	8.0	36.0	68.1	40/0.85	39.5	94.1	11900
300	20.7	8.0	38.4	68.1	40/0.85	41.9	99.4	14100
400	23.6	8.0	41.3	68.1	40/0.85	44.8	106.2	17300
500	26.5	8.0	44.2	68.1	40/0.85	47.7	112.9	20700

Expand More

19 / 33kV Tres Núcleos XLPE Aislado, Blindado y Revestido de PVC (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
50	8.1	8.0	25.6	32.3	19/0.85	28.9	69.5	3550
70	9.6	8.0	27.2	46.0	27/0.85	30.5	73.1	4150
95	11.4	8.0	28.9	61.3	36/0.85	32.2	77.0	4800
120	12.8	8.0	30.3	68.1	40/0.85	33.6	80.2	5250
150	14.2	8.0	31.7	68.1	40/0.85	35.2	83.9	5800
185	15.7	8.0	33.2	68.1	40/0.85	36.7	87.3	6350
240	18.0	8.0	35.5	68.1	40/0.85	39.0	92.9	7300
300	20.1	8.0	37.8	68.1	40/0.85	41.3	98.1	8200
400	23.0	8.0	40.7	68.1	40/0.85	44.2	104.8	9550
500	26.5	8.0	44.2	68.1	40/0.85	47.7	112.9	11200

Expand More

19/33 kV Tres Núcleos XLPE Aislado, Apantallado PVC / SWA / PVC Enfundado (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Cable Diámetro Encima Pantalla	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Nominal del Alambre de Armadura	Diámetro Nominal Sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
50	8.0	8.0	25.5	49.4	29/0.85	28.8	66.5	3.15	72.8	80.1	9500
70	9.6	8.0	27.1	68.1	40/0.85	30.4	70.2	3.15	76.5	83.9	10800
95	11.5	8.0	29.0	68.1	40/0.85	32.3	74.2	3.15	80.5	88.2	12200
120	13.1	8.0	30.6	68.1	40/0.85	33.9	78.0	3.15	84.3	92.1	13400
150	14.5	8.0	32.0	68.1	40/0.85	35.5	81.7	3.15	88.0	96.0	14900
185	16.1	8.0	33.6	68.1	40/0.85	37.1	85.2	3.15	91.5	99.9	16300
240	18.5	8.0	36.0	68.1	40/0.85	39.5	90.6	3.15	96.9	105.6	18800
300	20.7	8.0	38.4	68.1	40/0.85	41.9	95.9	3.15	102.2	111.3	21400
400	23.6	8.0	41.3	68.1	40/0.85	44.8	102.4	3.15	108.7	118.1	25100
500	26.5	8.0	44.2	68.1	40/0.85	47.7	109	3.15	115.3	125.2	29000

Expand More

19/33 kV Tres Núcleos XLPE Aislado, Apantallado PVC / SWA / PVC Enfundado (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Cable Diámetro Encima Pantalla	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Nominal del Alambre de Armadura	Diámetro Nominal sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
50	8.1	8.0	25.6	32.3	19/0.85	28.9	66.6	3.15	72.9	80.2	8500
70	9.6	8.0	27.2	46.0	27/0.85	30.5	70.3	3.15	76.6	84.0	9350
95	11.4	8.0	28.9	61.3	36/0.85	32.2	74.0	3.15	80.3	87.9	10300
120	12.8	8.0	30.3	68.1	40/0.85	33.6	77.2	3.15	83.5	91.3	11000
150	14.2	8.0	31.7	68.1	40/0.85	35.2	80.9	3.15	87.2	95.2	11900
185	15.7	8.0	33.2	68.1	40/0.85	36.7	84.1	3.15	90.4	98.8	12700
240	18.0	8.0	35.5	68.1	40/0.85	39.0	89.4	3.15	95.7	104.4	14000
300	20.1	8.0	37.8	68.1	40/0.85	41.3	94.6	3.15	100.9	110.0	15400
400	23.0	8.0	40.7	68.1	40/0.85	44.2	101.0	3.15	107.3	116.7	17200
500	26.5	8.0	44.2	68.1	40/0.85	47.7	109.0	3.15	115.3	125.2	19600

Expand More
