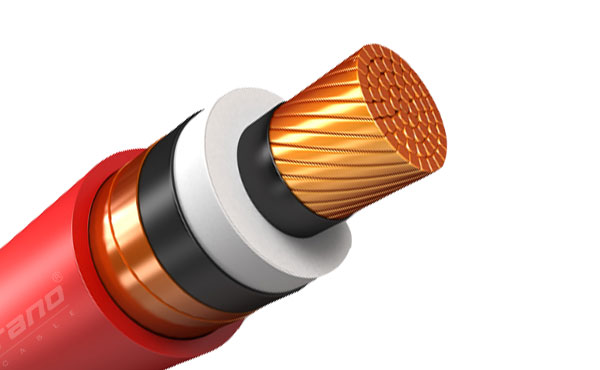

Cable de energia aislado XLPE de 18/30 (36) kV

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiere protección mecánica.

ESTÁNDAR

IEC 60502-2, GB/T 12706.2

VOLTAJE

18/30kV

DESCARGAR
HOJA DE DATOS DEL CABLE

18/30(36)kV

IEC 60502-2, GB/T 12706.2

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR RAYA DE COLOR
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

18/30(36)kV

ESTÁNDAR

IEC 60502-2, GB/T 12706.2

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR NÚMERO

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE/ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

CONSTRUCCIÓN

1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Pantalla Metálica

Cinta de cobre

6. Relleno (solo para cable multipolar)

No higroscópico

7. Cinta adhesiva

Non-woven fabric

8. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

9. Armadura

Un solo núcleo: armadura de alambre de aluminio (AWA)

Tres núcleos: cinta de acero galvanizado (STA) o alambre de acero galvanizado (SWA)

10. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Cable de Núcleo Único sin Blindaje Aislado XLPE de 18/30 kV
Conductor		Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro	Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
50	8.1	8.0	2.0	31.4	1283	999
70	9.7	8.0	2.0	33.0	1537	1122
95	11.4	8.0	2.1	34.9	1851	1279
120	12.9	8.0	2.1	36.4	2132	1408
150	14.2	8.0	2.2	37.9	2440	1552
185	15.9	8.0	2.2	39.6	2836	1723
240	18.3	8.0	2.3	42.2	3457	1997
300	20.4	8.0	2.4	44.5	4093	2268
400	23.2	8.0	2.5	47.5	5015	2648
500	26.3	8.0	2.6	51.5	6166	3149
630	30.0	8.0	2.7	55.4	7618	3726
800	34.0	8.0	2.8	59.6	9381	4409

Expand More

Cable de Tres Núcleos sin Blindaje Aislado XLPE de 18/30 kV
Conductor		Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro	Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
50	8.1	8.0	3.1	66.4	4148	3288
70	9.7	8.0	3.2	70.1	4977	3725
95	11.4	8.0	3.3	74.0	5946	4217
120	12.9	8.0	3.4	77.5	6865	4678
150	14.2	8.0	3.5	80.6	7813	5131
185	15.9	8.0	3.6	84.6	9091	5730
240	18.3	8.0	3.8	90.2	11054	6643
300	20.4	8.0	4.0	95.3	13065	7551
400	23.2	8.0	4.2	101.8	15962	8812

Expand More

Cable de Núcleo Único Blindado con Alambre de Aluminio Aislado (AWA) de 18/30 kV XLPE
Conductor		Espesor del Aislamiento	Diámetro del Alambre Blindado	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro	Espesor del Aislamiento	Diámetro del Alambre Blindado	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
50	8.1	8.0	2.0	2.2	38.2	1930	1645
70	9.7	8.0	2.0	2.3	40.0	2230	1815
95	11.4	8.0	2.0	2.3	41.7	2566	1994
120	12.9	8.0	2.0	2.4	43.6	2912	2188
150	14.2	8.0	2.5	2.5	46.1	3392	2504
185	15.9	8.0	2.5	2.5	47.8	3828	2715
240	18.3	8.0	2.5	2.6	50.6	4533	3073
300	20.4	8.0	2.5	2.7	52.9	5216	3391
400	23.2	8.0	2.5	2.8	56.1	6242	3876
500	26.3	8.0	2.5	2.9	60.1	7483	4467
630	30.0	8.0	2.5	3.0	64.2	9051	5160
800	34.0	8.0	2.5	3.1	68.4	10917	5949

Expand More

Cable Blindado Aislado XLPE de 18/30kV de Tres Núcleos
Conductor		Espesor del Aislamiento	Diámetro (espesor) de la Armadura		Espesor de la Funda Exterior		Aprox. Diámetro Total		Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro		SWA	STA	SWA	STA	SWA	STA	Cobre		Aluminio
Área de Sección Transversal	Nom.Diámetro		SWA	STA	SWA	STA	SWA	STA	SWA	STA	SWA	STA
mm2	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
50	8.1	8.0	3.15	0.5	3.4	3.3	76.9	72.2	8757	5776	7897	4916
70	9.7	8.0	3.15	0.5	3.5	3.4	80.8	76.1	9871	6729	8619	5477
95	11.4	8.0	3.15	0.5	3.7	3.5	84.9	80.0	11134	7792	9405	6063
120	12.9	8.0	3.15	0.8	3.8	3.7	88.6	85.1	12331	9628	10144	7441
150	14.2	8.0	3.15	0.8	3.9	3.8	91.7	88.2	13483	10681	10801	7999
185	15.9	8.0	3.15	0.8	4.0	3.9	95.9	92.4	15078	12142	11718	8781
240	18.3	8.0	3.15	0.8	4.2	4.1	101.7	98.2	17466	14345	13054	9934
300	20.4	8.0	3.15	0.8	4.3	4.2	106.8	103.3	19822	16536	14308	11022
400	23.2	8.0	3.15	0.8	4.6	4.5	113.7	110.2	23265	19764	16116	12615

Expand More
