Cable de energia aislado XLPE de 12,7 / 22 (24 kV)

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiera protección mecánica.

ESTÁNDAR

AS/NZS 1429.1

VOLTAJE

12.7/22kV

DESCARGAR
HOJA DE DATOS DEL CABLE

12.7/22(24kV)

AS/NZS 1429.1

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR RAYA DE COLOR
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

12.7/22(24kV)

ESTÁNDAR

AS/NZS 1429.1

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR NÚMERO

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

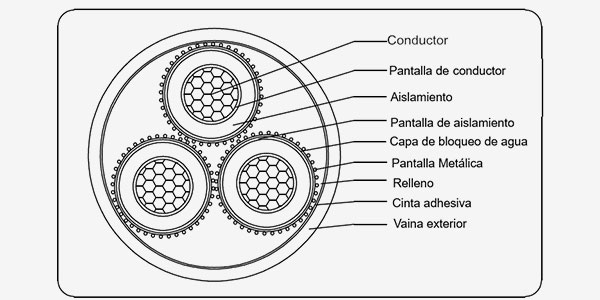

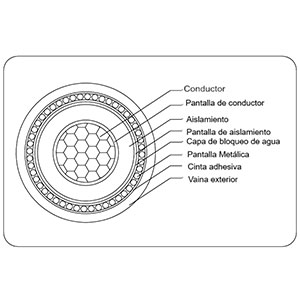

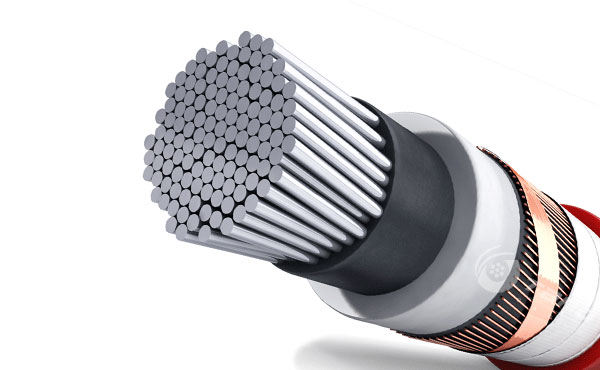

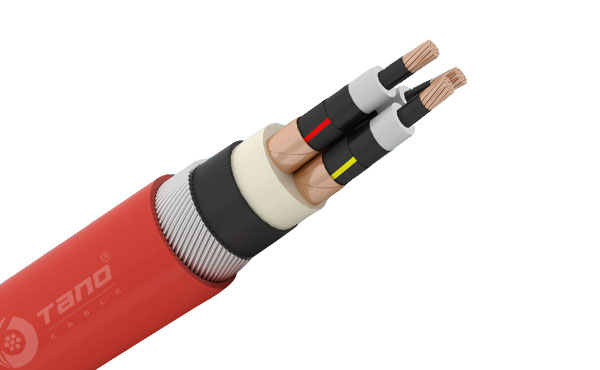

CONSTRUCCIÓN

1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Capa de bloqueo de agua

Cinta de bloqueo de agua semiconductora

6. Pantalla Metálica

Alambre de cobre

7. Relleno (solo para cable multipolar)

No higroscópico

8. Cinta adhesiva

Non-woven fabric

9. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

10. Armadura

Tres núcleos: alambre de acero galvanizado (SWA)

11. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Table 5

Table 6

12.7/22kV Single Core XLPE Insulated, Screened & PVC Sheathed (Copper Conductor)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
35	6.8	5.5	19.1	34.4	24/1.35	23.4	27.5	1150
50	8	5.5	20.3	48.7	34/1.35	24.6	28.7	1400
70	9.6	5.5	21.9	68.7	48/1.35	26.2	30.5	1850
95	11.5	5.5	23.8	68.7	48/1.35	28.1	32.4	2150
120	13.1	5.5	25.3	68.7	48/1.35	29.6	34.1	2450
150	14.5	5.5	26.8	68.7	48/1.35	31.1	35.6	2750
185	16.1	5.5	28.4	68.7	48/1.35	32.7	37.4	3100
240	18.5	5.5	30.8	68.7	48/1.35	35.1	40	3750
300	20.7	5.5	33.2	68.7	48/1.35	37.7	42.6	4400
400	23.6	5.5	36.1	68.7	48/1.35	40.6	46.1	5350
500	26.5	5.5	39	68.7	48/1.35	43.5	49	6400
630	29.9	5.5	42.7	68.7	48/1.35	47.2	53.4	7650
800	35.9	5.5	48.8	68.7	48/1.35	53.3	59.7	9650
1000	40.2	5.5	54.3	68.7	48/1.35	58.8	65.4	11600
1200	43.8	5.5	58.3	68.7	48/1.35	62.8	69.6	13600

Expand More

12.7/22kV Single Core XLPE Insulated, Screened & PVC Sheathed (Aluminum Conductor)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
35	6.9	5.5	19.2	22.7	40/0.85	22.5	26.6	810
50	8.1	5.5	20.3	32.9	23/1.35	24.6	28.7	980
70	9.6	5.5	21.9	45.8	32/1.35	26.2	30.5	1200
95	11.4	5.5	23.6	61.5	43/1.35	27.9	32.2	1500
120	12.8	5.5	25.0	68.7	48/1.35	29.3	33.8	1700
150	14.2	5.5	26.4	68.7	48/1.35	30.7	35.2	1800
185	15.7	5.5	27.9	68.7	48/1.35	32.2	36.9	1950
240	18.0	5.5	30.3	68.7	48/1.35	34.6	39.5	2200
300	20.1	5.5	32.6	68.7	48/1.35	37.1	42.0	2450
400	23.0	5.5	35.4	68.7	48/1.35	39.9	45.2	2800
500	26.5	5.5	39.0	68.7	48/1.35	43.5	49.0	3250
630	29.9	5.5	42.7	68.7	48/1.35	47.2	53.1	3800
800	34.2	5.5	47.1	68.7	48/1.35	51.6	57.7	4450
1000	40.2	5.5	54.3	68.7	48/1.35	58.8	65.1	5400
1200	43.8	5.5	58.3	68.7	48/1.35	62.8	69.3	6200

Expand More

12.7/22kV Three Core XLPE Insulated, Screened & PVC Sheathed (Copper Conductor)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm	mm	mm	mm	mm	no/mm	mm	mm	kg/km
35	6.8	5.5	19.1	34	20/0.85	22.4	54.6	3000
50	8	5.5	20.3	49.4	29/0.85	23.6	57.3	3600
70	9.6	5.5	21.9	68.1	40/0.85	25.2	60.9	4600
95	11.5	5.5	23.8	68.1	40/0.85	27.1	65.2	5600
120	13.1	5.5	25.3	68.1	40/0.85	28.6	68.9	6500
150	14.5	5.5	26.8	68.1	40/0.85	30.1	72.2	7500
185	16.1	5.5	28.4	68.1	40/0.85	31.7	75.9	8550
240	18.5	5.5	30.8	68.1	40/0.85	34.1	81.5	10600
300	20.7	5.5	33.2	68.1	40/0.85	36.7	87.5	12700
400	23.6	5.5	36.1	68.1	40/0.85	39.6	94.1	15700
500	26.5	5.5	39	68.1	40/0.85	42.5	100.8	19100

Expand More

12.7/22kV Three Core XLPE Insulated, Screened & PVC Sheathed (Aluminum Conductor)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
35	6.9	5.5	19.2	23.8	14/0.85	22.5	54.7	2250
50	8.1	5.5	20.3	32.3	19/0.85	23.6	57.4	2600
70	9.6	5.5	21.9	46.0	27/0.85	25.2	61.0	3100
95	11.4	5.5	23.6	61.3	36/0.85	26.9	64.9	3700
120	12.8	5.5	25.0	68.1	40/0.85	28.3	68.1	4150
150	14.2	5.5	26.4	68.1	40/0.85	29.7	71.4	4600
185	15.7	5.5	27.9	68.1	40/0.85	31.2	74.8	5050
240	18.0	5.5	30.3	68.1	40/0.85	33.6	80.2	5850
300	20.1	5.5	32.6	68.1	40/0.85	36.1	86.0	6850
400	23.0	5.5	35.4	68.1	40/0.85	38.9	92.7	8000
500	26.5	5.5	39.0	68.1	40/0.85	42.5	100.8	9600

Expand More

12.7/22kV Three Core XLPE Insulted, Screened PVC/SWA/PVC Sheathed(Copper Conductor)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Cable Diámetro Encima Pantalla	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Normal del Alambre de Armadura	Diámetro Nominal Sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
35	6.8	5.5	19.1	34.0	20/0.85	22.4	52.1	2.5	57.1	63.2	6100
50	8.0	5.5	20.3	49.4	29/0.85	23.6	54.8	2.5	59.8	66.0	6850
70	9.6	5.5	21.9	68.1	40/0.85	25.2	58.5	2.5	63.5	70.1	8100
95	11.5	5.5	23.8	68.1	40/0.85	27.1	62.6	2.5	67.6	74.4	9350
120	13.1	5.5	25.3	68.1	40/0.85	28.6	66.3	3.2	72.6	79.6	11400
150	14.5	5.5	26.8	68.1	40/0.85	30.1	69.6	3.2	75.9	83.1	12700
185	16.1	5.5	28.4	68.1	40/0.85	31.7	73.0	3.2	79.3	87.0	14000
240	18.5	5.5	30.8	68.1	40/0.85	34.1	78.5	3.2	84.8	92.6	16400
300	20.7	5.5	33.2	68.1	40/0.85	36.7	84.2	3.2	90.5	98.8	19000
400	23.6	5.5	36.1	68.1	40/0.85	39.6	90.7	3.2	97.0	105.6	22600
500	26.5	5.5	39.0	68.1	40/0.85	42.5	97.1	3.15	103.4	112.5	26400

Expand More

12.7/22kV Three Core XLPE Insulted, Screened PVC/SWA/PVC Sheathed(Aluminum Conductor)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Cable Diámetro Encima Pantalla	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Normal del Alambre de Armadura	Diámetro Nominal Sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
35	6.9	5.5	19.2	23.8	14/0.85	22.5	52.3	2.5	57.3	63.3	5350
50	8.1	5.5	20.3	32.3	19/0.85	23.6	54.9	2.5	59.9	66.1	5850
70	9.6	5.5	21.9	46.0	27/0.85	25.2	58.6	2.5	63.6	70.0	6650
95	11.4	5.5	23.6	61.3	36/0.85	26.9	62.3	2.5	67.3	74.1	7500
120	12.8	5.5	25.0	68.1	40/0.85	28.3	65.5	3.15	71.8	78.8	9000
150	14.2	5.5	26.4	68.1	40/0.85	29.7	68.7	3.15	75.0	82.3	9750
185	15.7	5.5	27.9	68.1	40/0.85	31.2	72.0	3.15	78.3	85.9	10400
240	18.0	5.5	30.3	68.1	40/0.85	33.6	77.1	3.15	83.4	91.3	11600
300	20.1	5.5	32.6	68.1	40/0.85	36.1	82.8	3.15	89.1	97.3	13000
400	23.0	5.5	35.4	68.1	40/0.85	38.9	89.3	3.15	95.6	104.2	14800
500	26.5	5.5	39.0	68.1	40/0.85	42.5	97.1	3.15	103.4	112.5	17000

Expand More

CABLE DE ENERGÍA DE 12.7/22 (24 kV)
