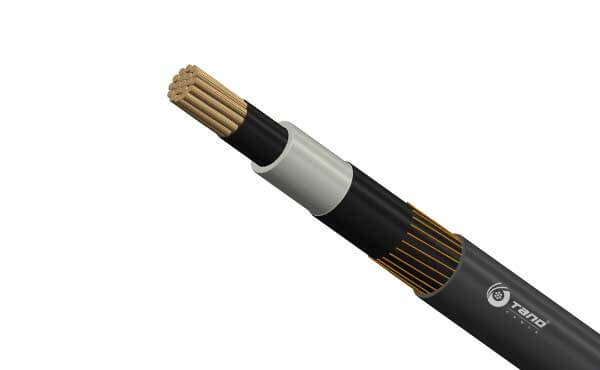

Cable de energia aislado XLPE de 6.35 / 11 (12kV)

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiera protección mecánica.

ESTÁNDAR

AS/NZS 1429.1

VOLTAJE

6.35/11kV

DESCARGAR
HOJA DE DATOS DEL CABLE

6.35/11(12kV)

AS/NZS 1429.1

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR RAYA DE COLOR
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

6.35/11(12kV)

ESTÁNDAR

AS/NZS 1429.1

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR NÚMERO

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

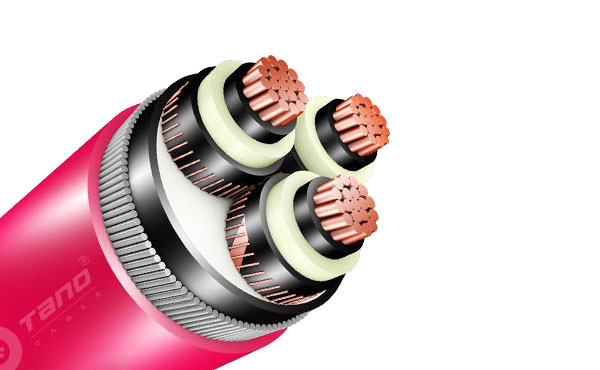

CONSTRUCCIÓN

1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Capa de bloqueo de agua

Cinta de bloqueo de agua semiconductora

6. Pantalla Metálica

Alambre de cobre

7. Relleno (solo para cable multipolar)

No higroscópico

8. Cinta adhesiva

Non-woven fabric

9. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

10. Armadura

Tres núcleos: alambre de acero galvanizado (SWA)

11. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Table 5

Table 6

6.35 / 11kV con Aislamiento XLPE de un Solo Núcleo, Apantallado y Revestimiento de PVC (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
16	4.8	3.4	12.8	15.9	28/0.85	16.1	20.2	590
25	5.8	3.4	13.8	24.4	43/0.85	17.1	21.2	780
35	6.8	3.4	14.8	34.4	24/1.35	19.1	23.2	990
50	8.0	3.4	16.0	48.7	34/1.35	20.3	24.4	1250
70	9.6	3.4	17.6	68.1	30/1.70	22.6	26.9	1650
95	11.5	3.4	19.4	68.7	48/1.35	23.7	27.9	1950
120	13.1	3.4	21.0	68.7	48/1.35	25.3	29.4	2250
150	14.5	3.4	22.4	68.7	48/1.35	26.7	31.1	2550
185	16.1	3.4	24.1	68.7	48/1.35	28.4	32.7	2850
240	18.5	3.4	26.5	68.7	48/1.35	30.8	35.3	3450
300	20.7	3.4	28.9	68.7	48/1.35	33.2	37.9	4100
400	23.6	3.4	31.8	68.7	48/1.35	36.3	41.2	5050
500	26.5	3.4	34.7	68.7	48/1.35	39.2	44.3	6050
630	29.9	3.4	38.4	68.7	48/1.35	42.9	48.7	7300
800	35.9	3.4	44.5	68.7	48/1.35	49.0	55.0	9250

6.35 / 11kV con Aislamiento XLPE de un Solo Núcleo, Apantallado y Revestimiento de PVC (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
35	6.9	3.4	14.9	22.7	40/0.85	18.2	22.3	660
50	8.1	3.4	16.0	32.9	23/1.35	20.3	24.4	820
70	9.6	3.4	17.6	45.8	32/1.35	21.9	26.0	1050
95	11.4	3.4	19.3	61.5	43/1.35	23.6	27.7	1300
120	12.8	3.4	20.7	68.7	48/1.35	25.0	29.1	1450
150	14.2	3.4	22.1	68.7	48/1.35	26.4	30.7	1550
185	15.7	3.4	23.6	68.7	48/1.35	27.9	32.2	1700
240	18.0	3.4	25.9	68.7	48/1.35	30.2	34.7	1900
300	20.1	3.4	28.3	68.7	48/1.35	32.6	37.3	2150
400	23.0	3.4	31.1	68.7	48/1.35	35.6	40.5	2500
500	26.5	3.4	34.7	68.7	48/1.35	39.2	44.3	2950
630	29.9	3.4	38.4	68.7	48/1.35	42.9	48.4	3450
800	34.2	3.4	42.8	68.7	48/1.35	47.3	53.0	4050

6.35 / 11kV Tres Núcleos con Aislamiento XLPE, Blindado y Revestimiento de PVC (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm	mm	mm	mm	mm	no/mm	mm	mm	kg/km
16	4.8	3.4	12.8	17.0	10/0.85	16.1	40.0	1500
25	5.8	3.4	13.8	25.5	15/0.85	17.1	42.3	1950
35	6.8	3.4	14.8	34.0	20/0.85	18.1	44.7	2400
50	8.0	3.4	16.0	49.4	29/0.85	19.3	47.4	2950
70	9.6	3.4	17.6	68.1	40/0.85	20.9	51.0	3900
95	11.5	3.4	19.4	68.1	40/0.85	22.7	55.3	4800
120	13.1	3.4	21.0	68.1	40/0.85	24.3	58.9	5750
150	14.5	3.4	22.4	68.1	40/0.85	25.7	62.3	6650
185	16.1	3.4	24.1	68.1	40/0.85	27.4	66.0	7700
240	18.5	3.4	26.5	68.1	40/0.85	29.8	71.6	9650
300	20.7	3.4	28.9	68.1	40/0.85	32.2	76.9	11600
400	23.6	3.4	31.8	68.1	40/0.85	35.3	84.2	14600
500	26.5	3.4	34.7	68.1	40/0.85	38.2	90.9	17900

6.35 / 11kV Tres Núcleos XLPE Aislado, Apantallado y Revestido de PVC (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de Alambres de Pantalla	Diámetro Nominal Sobre la Pantalla de Alambre	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	kg/km
35	6.9	3.4	14.9	23.8	14/0.85	18.2	44.6	1650
50	8.1	3.4	16.0	32.3	19/0.85	19.3	47.5	1950
70	9.6	3.4	17.6	46.0	27/0.85	20.9	51.1	2450
95	11.4	3.4	19.3	61.3	36/0.85	22.6	55.0	2950
120	12.8	3.4	20.7	68.1	40/0.85	24.0	58.2	3400
150	14.2	3.4	22.1	68.1	40/0.85	25.4	61.5	3750
185	15.7	3.4	23.6	68.1	40/0.85	26.9	64.9	4200
240	18.0	3.4	25.9	68.1	40/0.85	29.2	70.3	4900
300	20.1	3.4	28.3	68.1	40/0.85	31.6	75.5	5700
400	23.0	3.4	31.1	68.1	40/0.85	34.6	82.8	6900
500	26.5	3.4	34.7	68.1	40/0.85	38.2	90.9	8450

6.35 / 11kV Tres Núcleos con Aislamiento XLPE, Apantallado de PVC / SWA / PVC Enfundado (conductor de cobre)
Conductores de Cobre, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Wire Diameter Over Screen	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Normal del Alambre de Armadura	Diámetro Nominal Sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
16	4.8	3.4	12.8	17.0	10/0.85	16.1	37.9	2.0	41.9	46.9	3300
25	5.8	3.4	13.8	25.5	15/0.85	17.1	40.2	2.5	45.2	50.4	4300
35	6.8	3.4	14.8	34.0	20/0.85	18.1	42.6	2.5	47.6	53.0	4900
50	8.0	3.4	16.0	49.4	29/0.85	19.3	45.1	2.5	50.1	55.7	5650
70	9.6	3.4	17.6	68.1	40/0.85	20.9	48.8	2.5	53.8	59.6	6800
95	11.5	3.4	19.4	68.1	40/0.85	22.7	53.0	2.5	58.0	64.1	7950
120	13.1	3.4	21.0	68.1	40/0.85	24.3	56.4	2.5	61.4	67.9	9100
150	14.5	3.4	22.4	68.1	40/0.85	25.7	59.9	2.5	64.9	71.5	10200
185	16.1	3.4	24.1	68.1	40/0.85	27.4	63.3	2.5	68.3	75.2	11500
240	18.5	3.4	26.5	68.1	40/0.85	29.8	68.8	3.2	75.1	82.3	14700
300	20.7	3.4	28.9	68.1	40/0.85	32.2	74.1	3.2	80.4	88.0	17100
400	23.6	3.4	31.8	68.1	40/0.85	35.3	81.2	3.2	87.5	95.5	20700
500	26.5	3.4	34.7	68.1	40/0.85	38.2	87.6	3.2	93.9	102.4	24500

6.35 / 11kV Tres Núcleos con Aislamiento XLPE, Apantallado de PVC / SWA / PVC Enfundado (conductor de aluminio)
Conductores de Aluminio, Hasta 10 kA de Nivel de Falla
Área Nominal del Conductor	Diámetro Nominal del Conductor	Espesor Nominal del Aislamiento	Diámetro Nominal Sobre el Aislamiento	Área Nominal de la Pantalla en Cada Núcleo	Número y Diámetro Nominal de la Pantalla Cables	Nominal Wire Diameter over Screen	Diámetro Nominal del Alambre Sobre la Pantalla	Diámetro Normal del Alambre de Armadura	Diámetro Nominal Sobre Armadura	Diámetro Total Nominal	Aprox. Peso



mm2	mm	mm	mm	mm2	no/mm	mm	mm	mm	mm	mm	kg/km
35	6.9	3.4	14.9	23.8	14/0.85	18.2	42.6	2.5	47.6	53.0	4150
50	8.1	3.4	16.0	32.3	19/0.85	19.3	45.2	2.5	50.2	55.8	4600
70	9.6	3.4	17.6	46.0	27/0.85	20.9	48.9	2.5	53.9	59.7	5300
95	11.4	3.4	19.3	61.3	36/0.85	22.6	52.8	2.5	57.8	63.8	6100
120	12.8	3.4	20.7	68.1	40/0.85	24.0	55.8	2.5	60.8	67.2	6750
150	14.2	3.4	22.1	68.1	40/0.85	25.4	59.0	2.5	64.0	70.7	7300
185	15.7	3.4	23.6	68.1	40/0.85	26.9	62.3	2.5	67.3	74.1	8000
240	18.0	3.4	25.9	68.1	40/0.85	29.2	67.4	3.15	73.7	81.0	9900
300	20.1	3.4	28.3	68.1	40/0.85	31.6	72.6	3.15	78.9	86.6	11100
400	23.0	3.4	31.1	68.1	40/0.85	34.6	79.8	3.15	86.1	94.1	12900
500	26.5	3.4	34.7	68.1	40/0.85	38.2	87.6	3.15	93.9	102.4	15000

CABLE DE ENERGÍA DE 6.35 / 11 (12kV)
