Cable de energia aislado XLPE de 6/10 (12) kV

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Cables principales sin blindaje encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde no estén sujetos a daños mecánicos.
Cables blindados principales encerrados en conductos, conductos enterrados o subterráneos para plantas industriales, edificios y transformadores donde se requiera protección mecánica.

ESTÁNDAR

IEC 60502-2, GB/T 12706.2

VOLTAJE

6/10kV

DESCARGAR
HOJA DE DATOS DEL CABLE

6/10(12)kV

IEC 60502-2, GB/T 12706.2

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR RAYA DE COLOR
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

6/10(12)kV

ESTÁNDAR

IEC 60502-2, GB/T 12706.2

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR NÚMERO

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

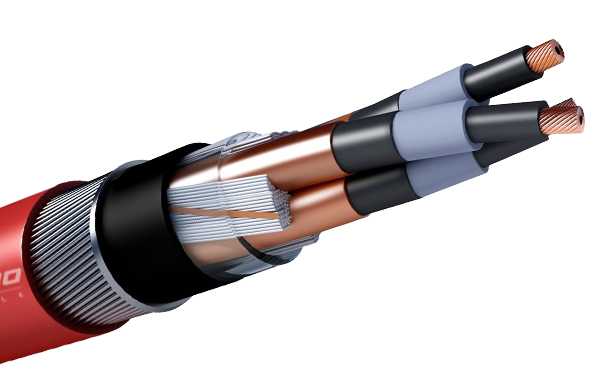

CONSTRUCCIÓN

1. Conductor

Conductor circular de cobre compactado, trenzado o conductor de aluminio, clase 2

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

XLPE (polietileno reticulado)

4. Pantalla de aislamiento

Compuesto semiconductor

5. Pantalla Metálica

Cinta de cobre

6. Relleno (solo para cable multipolar)

No higroscópico

7. Cinta adhesiva

Non-woven fabric

8. Vaina de separación(for armoured cables)

PVC (cloruro de polivinilo)

9. Armadura

Un solo núcleo: armadura de alambre de aluminio (AWA)

Tres núcleos: cinta de acero galvanizado (STA) o alambre de acero galvanizado (SWA)

10. Vaina exterior

PVC (cloruro de polivinilo), PE (polietileno), LSZH (bajo contenido de humo y cero halógenos)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Cable sin Blindaje Aislado XLPE de 6/10 kV de un Solo Núcleo
Conductor		Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro	Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
25	5.9	3.4	1.8	19.6	582	431
35	6.9	3.4	1.8	20.6	695	484
50	8.1	3.4	1.8	21.8	834	549
70	9.7	3.4	1.8	23.4	1064	650
95	11.4	3.4	1.8	25.0	1334	761
120	12.9	3.4	1.8	26.6	1598	874
150	14.2	3.4	1.9	28.0	1875	988
185	15.9	3.4	1.9	29.8	2252	1140
240	18.3	3.4	2.0	32.4	2829	1369
300	20.4	3.4	2.1	34.6	3424	1599
400	23.2	3.4	2.2	37.6	4300	1933
500	26.3	3.4	2.3	41.6	5386	2370
630	30.0	3.4	2.4	45.6	6779	2887
800	34.0	3.4	2.5	49.8	8482	3510

Expand More

Cable de Tres Núcleos sin Blindaje Aislado XLPE de 6/10 kV
Conductor		Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom.Diámetro	Espesor del Aislamiento	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
25	5.9	3.4	2.2	39.4	1741	1285
35	6.9	3.4	2.3	41.9	2108	1472
50	8.1	3.4	2.4	44.7	2557	1697
70	9.7	3.4	2.5	48.4	3289	2037
95	11.4	3.4	2.6	52.4	4158	2429
120	12.9	3.4	2.7	55.9	4985	2798
150	14.2	3.4	2.8	58.9	5848	3166
185	15.9	3.4	2.9	62.9	7023	3662
240	18.3	3.4	3.1	68.6	8839	4428
300	20.4	3.4	3.3	73.6	10711	5197
400	23.2	3.4	3.5	80.2	13440	6291

Expand More

Cable de Núcleo Único Blindado con Alambre de Aluminio Aislado (AWA) de 6/10 kV XLPE
Conductor		Espesor del Aislamiento	Diámetro del Alambre Blindado	Espesor de la Funda Exterior	Aprox. Diámetro Total	Aprox. Peso del Cable
Área de Sección Transversal	Nom. Diámetro	Espesor del Aislamiento	Diámetro del Alambre Blindado	Espesor de la Funda Exterior	Aprox. Diámetro Total	Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
25	5.9	3.4	1.6	1.8	25.2	924	773
35	6.9	3.4	1.6	1.8	26.2	1052	842
50	8.1	3.4	1.6	1.9	27.6	1222	938
70	9.7	3.4	1.6	1.9	29.2	1478	1064
95	11.4	3.4	1.6	2.0	31.1	1792	1220
120	12.9	3.4	2.0	2.0	33.4	2156	1432
150	14.2	3.4	2.0	2.1	34.9	2468	1580
185	15.9	3.4	2.0	2.1	36.6	2869	1757
240	18.3	3.4	2.0	2.2	39.1	3492	2032
300	20.4	3.4	2.0	2.3	41.5	4143	2317
400	23.2	3.4	2.5	2.4	45.6	5224	2858
500	26.3	3.4	2.5	2.5	49.7	6414	3398
630	30.0	3.4	2.5	2.6	53.8	7910	4019
800	34.0	3.4	2.5	2.8	58.3	9744	4776

Expand More

Cable Blindado Aislado de XLPE de 6/10 kV de Tres Núcleos
Conductor		Espesor del Aislamiento	Diámetro (grosor) de Armadura		Espesor de Vaina Exterior		Aprox. Diámetro Total		Aprox. Peso del Cable
Área de Sección Transversal	Nom. Diámetro		SWA	STA	SWA	STA	SWA	STA	Cobre		Aluminio
Área de Sección Transversal	Nom. Diámetro		SWA	STA	SWA	STA	SWA	STA	SWA	STA	SWA	STA
mm2	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
25	5.9	3.4	2.5	0.5	2.5	2.4	47.6	44.2	3915	2622	3459	2166
35	6.9	3.4	2.5	0.5	2.6	2.4	50.0	46.5	4402	3020	3766	2385
50	8.1	3.4	2.5	0.5	2.7	2.5	53.0	49.5	5023	3552	4164	2692
70	9.7	3.4	2.5	0.5	2.8	2.7	57.0	53.6	5982	4414	4730	3161
95	11.4	3.4	2.5	0.5	2.9	2.8	61.0	57.6	7064	5372	5335	3643
120	12.9	3.4	2.5	0.5	3.0	2.9	64.7	61.3	8110	6307	5924	4120
150	14.2	3.4	2.5	0.5	3.1	3.0	67.7	64.3	9133	7238	6450	4556
185	15.9	3.4	2.5	0.5	3.2	3.1	72.0	68.5	10564	8537	7203	5176
240	18.3	3.4	3.15	0.5	3.5	3.3	79.2	74.4	13594	10520	9183	6109
300	20.4	3.4	3.15	0.5	3.6	3.5	84.3	79.6	15816	12547	10302	7033
400	23.2	3.4	3.15	0.8	3.8	3.7	91.2	87.6	16352	16254	11072	9105

Expand More

CABLE DE ENERGÍA DE 6/10 (12) kV
