Cable de energia aislado XLPE

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Los cables sin blindaje están diseñados para uso general, incluido el entierro subterráneo, donde no es probable que sufran daños mecánicos.
Los cables blindados son más adecuados para enterramientos subterráneos donde existe riesgo de daños mecánicos.

DESCRIPCIÓN

Los cables de un solo núcleo y de varios núcleos con conductor de cobre o aluminio, con aislamiento de XLPE y revestimiento de PVC, tienen una clasificación de 0,6 / 1 (1,2) kV.

ESTÁNDAR

IEC 60502-1, GB/T 12706.1

Nota: también podemos fabricar cables según BS 5467, AS / NZS 5000.1

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

IEC 60502-1, GB/T 12706.1, BS 5467, AS/NZS 5000.1

REDES DE DISTRIBUCION
USO INDUSTRIAL

POR COLOR
POR RAYA DE COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

IEC 60502-1, GB/T 12706.1, BS 5467, AS/NZS 5000.1

APLICACIÓN

REDES DE DISTRIBUCION
USO INDUSTRIAL

IDENTIFICACIÓN DEL NÚCLEO

POR COLOR
POR RAYA DE COLOR

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10(DESARMADO)
RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20 (ARMADO)

RENDIMIENTO DE FUEGO

BASE DE NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1
EMISIÓN REDUCIDA DE CLORO HALÓGENOS ＜ 15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 160 ℃ (máx. 5 s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
DE MADERA O ACERO-MADERA O CARRETE DE ACERO COMPLETO/TAMBOR

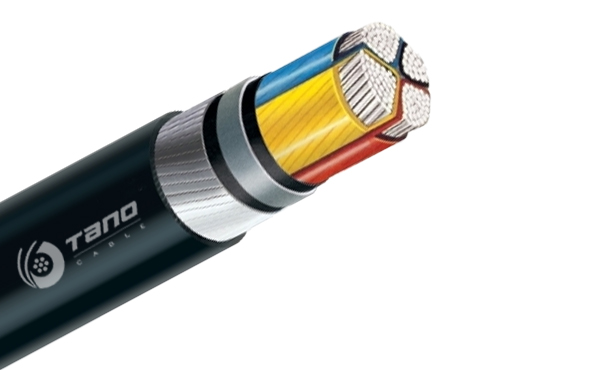

CONSTRUCCIÓN

1. Conductor

Conductor de cobre o aluminio trenzado, circular, compactado o conformado, conforme a IEC 60228 clase 2

2. Aislamiento

XLPE (polietileno reticulado), clasificado a 90 ° C

3. Colores para identificación de núcleos

Núcleo único: natural (negro bajo pedido)

Dos núcleos: rojo, negro

Tres núcleos: rojo, amarillo y azul

Cuatro núcleos: rojo, amarillo, azul y negro

Cinco núcleos: rojo, amarillo, azul, negro y amarillo / verde

4. Ensamblaje (para cables de varios núcleos)

Si es necesario, se colocan dos, tres, cuatro o cinco conductores aislados juntos, llenos de material no higroscópico compatible con el aislamiento y cubiertos con una capa de lecho de PVC que puede ser parte integral del relleno.

5. Armadura (para cables blindados)

Un solo núcleo: se aplicará alambre de aluminio sobre el lecho de PVC

Multinúcleo: se aplicará alambre de acero galvanizado o cinta de acero galvanizado sobre el lecho de PVC

6. Funda

PVC (cloruro de polivinilo) o PE (polietileno)

PARÁMETRO

Table 1

Table 2

Table 3

Table 4

Table 5

Table 6

Table 7

Table 8

Cable XLPE no Blindado de un Solo Núcleo
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
					Peso del Cable (Aprox.)
					Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
*1.5	1.38	0.7	1.4	5.6	44.5	--
*2.5	1.78	0.7	1.4	6.0	56.2	41.3
*4	2.25	0.7	1.4	6.5	73.5	49.4
6	2.76	0.7	1.4	7.0	94.5	--
*6	2.83	0.7	1.4	7.0	--	60.9
*10	3.57	0.7	1.4	7.8	137.3	76.6
10	4.05	0.7	1.4	8.3	141.4	80.8
*16	4.5	0.7	1.4	8.7	196.8	100.3
16	5.1	0.7	1.4	9.3	201.9	105.4
25	5.9	0.9	1.4	10.5	294.1	143.2
35	6.9	0.9	1.4	11.5	388.6	178.3
50	8.1	1.0	1.4	12.9	510.6	226.0
70	9.7	1.1	1.4	14.7	717.3	302.8
95	11.4	1.1	1.5	16.6	968.2	395.9
120	12.9	1.2	1.5	18.3	1207.3	483.5
150	14.2	1.4	1.6	20.2	1478.8	590.9
185	15.9	1.6	1.6	22.3	1835.5	723.1
240	18.3	1.7	1.7	25.1	2383.9	923.8
300	20.4	1.8	1.8	27.6	2957.1	1131.9
400	23.2	2.0	1.9	31.0	3807.2	1440.7
500	26.3	2.2	2.0	34.7	4824.3	1808.2
630	30.0	2.4	2.2	39.2	6201.4	2309.8
800	34.0	2.6	2.3	43.8	7865.5	2897.3
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado de Alambre de Aluminio de un Solo Núcleo （AWA)
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
*1.5	1.38	0.7	0.8	1.8	9.98	130.8	--
*2.5	1.78	0.7	0.8	1.8	10.38	147.9	133.1
*4	2.25	0.7	0.8	1.8	10.85	171.1	147.0
6	2.76	0.7	0.8	1.8	11.36	196.8	--
*6	2.83	0.7	0.8	1.8	11.43	--	165.0
*10	3.57	0.7	0.8	1.8	12.17	249.0	188.4
10	4.05	0.7	0.8	1.8	12.65	259.0	198.4
*16	4.5	0.7	0.8	1.8	13.1	320.1	223.6
16	5.1	0.7	0.8	1.8	13.7	331.9	235.4
25	5.9	0.9	0.8	1.8	14.9	438.9	287.9
35	6.9	0.9	0.8	1.8	15.9	544.0	333.7
50	8.1	1	1.25	1.8	18.2	729.7	445.1
70	9.7	1.1	1.25	1.8	20	965.1	550.5
95	11.4	1.1	1.25	1.8	21.7	1233.0	660.7
120	12.9	1.2	1.6	1.8	24.1	1547.4	823.5
150	14.2	1.4	1.6	1.8	25.8	1836.5	948.7
185	15.9	1.6	1.6	1.8	27.9	2227.3	1114.8
240	18.3	1.7	1.6	1.9	30.7	2820.6	1360.5
300	20.4	1.8	1.6	1.9	33	3416.2	1591.1
400	23.2	2	2	2.1	37.8	4466.2	2099.7
500	26.3	2.2	2	2.2	41.5	5552.8	2536.7
630	30	2.4	2	2.3	45.8	6993.9	3102.3
800	34	2.6	2.5	2.5	52	8982.4	4014.2
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de dos Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
					Peso del Cable (Aprox.)
					Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
2x1.5	1.38	0.7	1.8	9.76	111.0	--
2x2.5	1.78	0.7	1.8	10.56	136.2	106.3
2x4	2.25	0.7	1.8	11.5	182.1	133.5
2x6	2.76	0.7	1.8	12.52	226.6	--
*2x6	2.83	0.7	1.8	12.66	--	159.2
2x10	4.05	0.7	1.8	15.1	338.4	216.3
2x16	5.1	0.7	1.8	17.2	479.8	285.4
2x25	5.9	0.9	1.8	19.6	664.4	360.4
2x35	6.9	0.9	1.8	21.6	869.0	445.3
2x50	9.37	1	1.8	19.4	1037.2	464.0
2x70	11.2	1.1	1.8	22.1	1455.6	620.7
2x95	13.23	1.1	1.9	24.8	1958.6	806.0
2x120	14.92	1.2	2	27.2	2451.4	993.5
2x150	16.44	1.4	2.2	30.7	3046.7	1258.6
2x185	18.49	1.6	2.3	33.7	3788.9	1548.5
2x240	21.4	1.7	2.5	38.9	4941.0	1974.0
2x300	24.1	1.8	2.6	42.7	6125.0	2417.0
2x400	27.2	2.0	2.9	48.1	7837.0	3071.0
2x500	31.0	2.2	3.1	53.6	10010.0	3882.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de dos Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Thickness of Armored Tape	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
2x1.5	1.38	0.7	0.2	1.8	11.9	196.2	--
2x2.5	1.78	0.7	0.2	1.8	12.7	228.8	198.9
2x4	2.25	0.7	0.2	1.8	13.7	283.3	234.7
2x6	2.76	0.7	0.2	1.8	14.7	337.1	--
*2x6	2.83	0.7	0.2	1.8	14.8	--	271.0
2x10	4.05	0.7	0.2	1.8	17.3	472.6	350.5
2x16	5.1	0.7	0.2	1.8	19.4	633.3	438.9
2x25	5.9	0.9	0.2	1.8	21.8	839.7	535.7
2x35	6.9	0.9	0.2	1.8	23.8	1062.6	638.9
2x50	9.37	1.0	0.2	1.8	21.6	1210.5	637.3
2x70	11.2	1.1	0.2	1.9	24.5	1664.7	829.8
2x95	13.23	1.1	0.2	2.0	27.2	2192.8	1040.2
2x120	14.92	1.2	0.5	2.1	30.8	2948.2	1490.3
2x150	16.44	1.4	0.5	2.3	34.1	3596.9	1808.8
2x185	18.49	1.6	0.5	2.4	37.1	4392.0	2151.6
2x240	21.4	1.7	0.5	2.6	44.0	5881.0	2914.0
2x300	24.1	1.8	0.5	2.8	48.2	7203.0	3494.0
2x400	27.2	2.0	0.5	3.0	53.6	9042.0	4276.0
2x500	31.0	2.2	0.5	3.3	59.1	11346.0	5218.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Alambre de Acero (SWA) de dos Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
2x1.5	1.38	0.7	0.8	1.8	13.36	307.1	--
2x2.5	1.78	0.7	0.8	1.8	14.16	348.2	318.3
2x4	2.25	0.7	0.8	1.8	15.1	410.6	362.0
2x6	2.76	0.7	0.8	1.8	16.12	475.8	--
*2x6	2.83	0.7	0.8	1.8	16.26	--	413.1
2x10	4.05	0.7	1.25	1.8	19.6	778.4	656.3
2x16	5.1	0.7	1.25	1.8	21.7	978.7	784.3
2x25	5.9	0.9	1.6	1.8	24.8	1367.3	1063.3
2x35	6.9	0.9	1.6	1.8	26.8	1645.7	1222.0
2x50	9.37	1.0	1.6	1.8	24.6	1739.2	1166.0
2x70	11.2	1.1	1.6	2.0	27.7	2276.1	1441.3
2x95	13.23	1.1	2.0	2.1	31.6	3100.0	1947.4
2x120	14.92	1.2	2.0	2.2	34.0	3711.1	2253.2
2x150	16.44	1.4	2.0	2.3	37.3	4416.4	2628.3
2x185	18.49	1.6	2.5	2.5	41.9	5723.4	3483.0
2x240	21.4	1.7	2.5	2.7	47.2	7210.0	4243.0
2x300	24.1	1.8	2.5	2.9	51.5	8859.0	4950.0
2x400	27.2	2.0	2.5	3.1	56.8	10659.0	5893.0
2x500	31	2.2	3.15	3.4	63.7	13868.0	7740.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Tres Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
					Peso del Cable (Aprox.)
					Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
3x1.5	1.38	0.7	1.8	10.2	130.4	--
3x2.5	1.78	0.7	1.8	11.1	168.3	123.5
3x4	2.25	0.7	1.8	12.1	224.3	151.4
3x6	2.76	0.7	1.8	13.2	290.3	-
*3x6	2.83	0.7	1.8	13.3	-	188.7
3x10	4.05	0.7	1.8	16.0	439.7	256.5
3x16	5.1	0.7	1.8	18.2	632.7	341.1
3x25	5.9	0.9	1.8	20.8	912.0	456.0
3x35	6.9	0.9	1.8	23.0	1206.6	571.1
3x50	9.34	1.0	1.8	25.4	1531.8	672.0
3x70	11.22	1.1	1.9	28.8	2165.7	913.4
3x95	13.16	1.1	2.0	32.4	2916.8	1187.9
3x120	14.76	1.2	2.1	35.3	3648.4	1461.5
3x150	16.34	1.4	2.3	38.7	4505.3	1823.2
3x185	18.3	1.6	2.4	42.4	5605.7	2245.1
3x240	20.92	1.7	2.6	47.2	7236.8	2825.7
3x300	23.38	1.8	2.7	51.5	8986.0	3472.2
3x400	26.46	2.0	3.0	57.5	11593.7	4444.4
3x500	30.0	2.2	3.2	64.3	14809.0	5617.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Tres Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Thickness of Armored Tape	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
3x1.5	1.38	0.7	0.2	1.8	12.4	266.0	--
3x2.5	1.78	0.7	0.2	1.8	13.2	314.0	259.0
3x4	2.25	0.7	0.2	1.8	14.2	381.0	291.0
3x6	2.76	0.7	0.2	1.8	15.3	465.0	--
*3x6	2.83	0.7	0.2	1.8	15.5	--	308.0
3x10	4.05	0.7	0.2	1.8	18.1	581.9	398.8
3x16	5.1	0.7	0.2	1.8	20.4	795.7	504.1
3x25	5.9	0.9	0.2	1.8	23.0	1090.8	634.8
3x35	6.9	0.9	0.2	1.8	25.1	1403.3	767.8
3x50	9.34	1.0	0.2	1.8	27.6	1760.5	900.7
3x70	11.22	1.1	0.2	1.9	31.0	2424.8	1172.6
3x95	13.16	1.1	0.2	2.1	34.6	3219.2	1490.3
3x120	14.76	1.2	0.5	2.2	38.7	4286.5	2099.7
3x150	16.34	1.4	0.5	2.4	42.1	5240.8	2558.7
3x185	18.3	1.6	0.5	2.5	45.8	6404.2	3043.6
3x240	20.92	1.7	0.5	2.7	50.6	8153.4	3742.4
3x300	23.38	1.8	0.5	2.9	55.1	9979.1	4465.3
3x400	26.46	2.0	0.5	3.1	60.9	12664.5	5515.2
3x500	30.0	2.2	0.5	3.4	70.3	16481.0	7289.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Alambre de Acero (SWA) de Tres Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
3x1.5	1.38	0.7	0.8	1.8	13.8	336.7	--
3x2.5	1.78	0.7	0.8	1.8	14.7	390.7	345.8
3x4	2.25	0.7	0.8	1.8	15.7	467.5	394.7
3x6	2.76	0.7	0.8	1.8	16.8	554.7	--
*3x6	2.83	0.7	0.8	1.8	16.9	--	453.8
3x10	4.05	0.7	1.25	1.8	20.5	903.4	720.2
3x16	5.1	0.7	1.25	1.8	22.7	1156.1	864.5
3x25	5.9	0.9	1.6	1.8	26.0	1644.9	1188.8
3x35	6.9	0.9	1.6	1.8	28.2	2012.0	1376.5
3x50	9.34	1.0	1.6	1.9	30.8	2453.2	1593.4
3x70	11.22	1.1	2.0	2.0	35.6	3497.2	2244.9
3x95	13.16	1.1	2.0	2.2	39.2	4386.7	2657.8
3x120	14.76	1.2	2.0	2.3	42.1	5239.8	3052.9
3x150	16.34	1.4	2.5	2.5	46.5	6674.3	3992.2
3x185	18.3	1.6	2.5	2.6	50.2	7955.6	4595.0
3x240	20.92	1.7	2.5	2.8	55.4	9939.1	5528.1
3x300	23.38	1.8	2.5	3.0	60.3	11972.0	6458.2
3x400	26.46	2.0	2.5	3.2	66.1	14883.6	7734.3
3x500	30.0	2.2	3.15	3.6	74.9	19493.0	10300.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Tres Núcleos con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
								Peso del Cable (Aprox.)
								Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra			Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	1x1.5	1.78	1.38	0.7	0.7	1.8	11.7	189.9	--
3x4	1x2.5	2.25	1.78	0.7	0.7	1.8	12.7	256.8	169.0
3x6	1x4	2.76	2.25	0.7	0.7	1.8	14.0	339.1	--
*3x6	*1x4	2.83	2.25	0.7	0.7	1.8	14.1	--	213.0
3x10	1x6	4.05	2.76	0.7	0.7	1.8	16.6	506.2	--
*3x10	*1x6	4.05	2.83	0.7	0.7	1.8	16.7	--	289.1
3x16	1x10	5.1	4.05	0.7	0.7	1.8	19.3	742.5	389.9
3x25	1x16	5.9	5.1	0.9	0.7	1.8	22.1	1084.9	531.7
3x35	*1x16	6.9	5.1	0.9	0.7	1.8	23.9	1373.6	640.9
3x50	1x25	9.1	5.9	1.0	0.9	1.8	25.4	1786.6	774.8
3x70	1x35	10.94	6.9	1.1	0.9	1.8	29.4	2506.1	1041.9
3x95	1x50	12.91	9.0	1.1	1.0	1.8	32.8	3360.4	1344.9
3x120	1x70	14.51	10.83	1.2	1.1	1.9	36.0	4292.7	1688.4
3x150	*1x70	16.11	10.83	1.4	1.1	2.1	39.4	5122.4	2022.9
3x185	1x95	18.04	12.17	1.6	1.1	2.2	43.3	6452.9	2516.0
3x240	1x120	20.65	14.39	1.7	1.2	2.3	48.4	8332.4	3192.4
3x300	1x150	23.08	15.93	1.8	1.4	2.5	53.3	10335.0	3927.2
3x400	1x185	25.49	17.77	2.0	1.6	2.7	59.4	13251.3	4981.8
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Tres Núcleos con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Cinta Blindada	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	1x1.5	1.8	1.4	0.7	0.7	0.2	1.8	13.8	324.0	--
3x4	1x2.5	2.3	1.8	0.7	0.7	0.2	1.8	14.9	369.4	281.6
3x6	1x4	2.8	2.3	0.7	0.7	0.2	1.8	16.1	462.9	--
*3x6	*1x4	2.8	2.3	0.7	0.7	0.2	1.8	16.2	--	337.9
3x10	1x6	4.1	2.8	0.7	0.7	0.2	1.8	18.8	654.2	--
*3x10	*1x6	4.1	2.8	0.7	0.7	0.2	1.8	18.8	--	437.5
3x16	1x10	5.1	4.1	0.7	0.7	0.2	1.8	21.4	915.3	562.6
3x25	1x16	5.9	5.1	0.9	0.7	0.2	1.8	24.3	1283.5	730.2
3x35	*1x16	6.9	5.1	0.9	0.7	0.2	1.8	26.1	1588.8	856.1
3x50	1x25	9.1	5.9	1.0	0.9	0.2	1.8	27.6	2015.3	1003.5
3x70	1x35	10.9	6.9	1.1	0.9	0.2	1.8	31.0	2760.0	1295.9
3x95	1x50	12.9	9.0	1.1	1.0	0.2	1.9	34.6	3661.3	1645.8
3x120	1x70	14.5	10.8	1.2	1.1	0.2	2.0	37.8	4623.2	2018.9
3x150	*1x70	16.1	10.8	1.4	1.1	0.5	2.2	42.8	5836.1	2736.5
3x185	1x95	18.0	12.2	1.6	1.1	0.5	2.3	46.7	7236.3	3299.4
3x240	1x120	20.7	14.4	1.7	1.2	0.5	2.4	51.8	9207.6	4067.6
3x300	1x150	23.1	15.9	1.8	1.4	0.5	2.6	56.7	11296.2	4888.3
3x400	1x185	25.5	17.8	2.0	1.6	0.5	2.8	62.8	14320.5	6051.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado de Tres Núcleos con Alambre de Acero (SWA) con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	1x1.5	1.8	1.4	0.7	0.7	0.8	1.8	15.3	423.1	--
3x4	1x2.5	2.3	1.8	0.7	0.7	0.8	1.8	16.3	511.2	423.3
3x6	1x4	2.8	2.3	0.7	0.7	0.8	1.8	17.6	619.2	--
*3x6	*1x4	2.8	2.3	0.7	0.7	0.8	1.8	17.7	--	493.7
3x10	1x6	4.1	2.8	0.7	0.7	0.8	1.8	20.2	834.8	--
*3x10	*1x6	4.1	2.8	0.7	0.7	0.8	1.8	20.3	--	622.0
3x16	1x10	5.1	4.1	0.7	0.7	1.3	1.8	23.8	1300.4	947.8
3x25	1x16	5.9	5.1	0.9	0.7	1.3	1.8	26.6	1714.9	1161.7
3x35	*1x16	6.9	5.1	0.9	0.7	1.6	1.8	29.1	2225.6	1492.9
3x50	1x25	9.1	5.9	1.0	0.9	1.6	1.9	30.8	2708.0	1696.2
3x70	1x35	10.9	6.9	1.1	0.9	1.6	2.0	34.6	3571.4	2107.3
3x95	1x50	12.9	9.0	1.1	1.0	1.6	2.1	38.6	4607.7	2592.2
3x120	1x70	14.5	10.8	1.2	1.1	2.0	2.2	42.6	5923.7	3319.4
3x150	*1x70	16.1	10.8	1.4	1.1	2.0	2.4	46.4	6938.3	3838.7
3x185	1x95	18.0	12.2	1.6	1.1	2.0	2.5	50.3	8423.8	4486.8
3x240	1x120	20.7	14.4	1.7	1.2	2.5	2.7	57.0	11098.0	5958.0
3x300	1x150	23.1	15.9	1.8	1.4	2.5	2.9	61.9	13343.0	6935.1
3x400	1x185	25.5	17.8	2.0	1.6	2.5	3.1	68.4	16688.3	8418.8
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Tres Núcleos con dos Núcleos Neutrales
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
								Peso del Cable (Aprox.)
								Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra			Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	2x1.5	1.8	1.4	0.7	0.7	1.8	12.4	215.5	--
3x4	2x2.5	2.3	1.8	0.7	0.7	1.8	13.5	293.4	190.6
3x6	2x4	2.8	2.3	0.7	0.7	1.8	14.9	390.2	--
*3x6	*2x4	2.8	2.3	0.7	0.7	1.8	15.0	--	239.7
3x10	2x6	4.1	2.8	0.7	0.7	1.8	17.5	577.0	--
*3x10	*2x6	4.1	2.8	0.7	0.7	1.8	17.6	--	327.9
3x16	2x10	5.1	4.1	0.7	0.7	1.8	20.6	858.7	445.0
3x25	2x16	5.9	5.1	0.9	0.7	1.8	23.7	1249.5	599.1
3x35	*2x16	6.9	5.1	0.9	0.7	1.8	25.3	1535.5	705.6
3x50	2x25	9.1	6.5	1.0	0.9	1.8	30.6	2083.4	919.6
3x70	2x35	10.9	7.7	1.1	0.9	1.8	34.1	2886.6	1210.7
3x95	2x50	12.9	8.9	1.1	1.0	1.8	38.4	3861.2	1559.1
3x120	2x70	14.5	10.8	1.2	1.1	1.8	42.1	4980.2	1958.5
3x150	*2x70	16.0	10.7	1.4	1.1	1.9	44.7	5788.1	2271.1
3x185	2x95	18.0	13.1	1.6	1.1	2.0	49.8	7370.2	2857.0
3x240	2x120	20.6	14.2	1.7	1.2	2.2	55.3	9501.4	3632.4
3x300	2x150	23.0	15.8	1.8	1.4	2.3	60.7	11744.6	4442.6
3x400	2x185	26.1	20.1	2.0	1.6	3.2	68.1	15317.0	5907.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Tres Núcleos con dos Núcleos Neutrales
Sección Transversal		Diámetro del Conductor (aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Cinta Blindada	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	2x1.5	1.8	1.4	0.7	0.7	0.2	1.8	14.5	324.5	--
3x4	2x2.5	2.3	1.8	0.7	0.7	0.2	1.8	15.7	413.4	310.6
3x6	2x4	2.8	2.3	0.7	0.7	0.2	1.8	17.0	522.4	--
*3x6	*2x4	2.8	2.3	0.7	0.7	0.2	1.8	17.1	--	372.9
3x10	2x6	4.1	2.8	0.7	0.7	0.2	1.8	19.7	733.5	--
*3x10	*2x6	4.1	2.8	0.7	0.7	0.2	1.8	19.7	--	485.0
3x16	2x10	5.1	4.1	0.7	0.7	0.2	1.8	22.8	1043.6	629.9
3x25	2x16	5.9	5.1	0.9	0.7	0.2	1.8	25.8	1462.6	812.2
3x35	*2x16	6.9	5.1	0.9	0.7	0.2	1.8	27.5	1763.5	933.6
3x50	2x25	9.1	6.5	1.0	0.9	0.2	1.8	32.6	2355.3	1191.5
3x70	2x35	10.9	7.7	1.1	0.9	0.2	1.8	36.1	3190.5	1514.5
3x95	2x50	12.9	8.9	1.1	1.0	0.2	1.8	40.4	4204.3	1902.2
3x120	2x70	14.5	10.8	1.2	1.1	0.2	1.9	44.3	5377.5	2355.8
3x150	*2x70	16.0	10.7	1.4	1.1	0.2	2.0	46.9	6209.5	2692.5
3x185	2x95	18.0	13.1	1.6	1.1	0.5	2.1	53.2	8277.6	3764.3
3x240	2x120	20.6	14.2	1.7	1.2	0.5	2.3	58.7	10505.8	4636.8
3x300	2x150	23.04	15.77	1.8	1.4	0.5	2.4	64.05	12846.3	5544.3
3x400	2x185	26.1	20.1	2.0	1.6	0.5	3.4	74.1	16999.0	7589
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado Wire (SWA) de Tres Núcleos con Alambre de Acero y dos Núcleos Neutrales
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
3x2.5	2x1.5	1.8	1.4	0.7	0.7	0.8	1.8	16.0	462.4	--
3x4	2x2.5	2.3	1.8	0.7	0.7	0.8	1.8	17.1	561.8	459.0
3x6	2x4	2.8	2.3	0.7	0.7	0.8	1.8	18.5	684.8	--
*3x6	*2x4	2.8	2.3	0.7	0.7	0.8	1.8	18.6	--	534.8
3x10	2x6	4.1	2.8	0.7	0.7	0.8	1.8	21.1	923.9	--
*3x10	*2x6	4.1	2.8	0.7	0.7	0.8	1.8	21.2	--	675.1
3x16	2x10	5.1	4.1	0.7	0.7	1.3	1.8	25.1	1449.6	1035.9
3x25	2x16	5.9	5.1	0.9	0.7	1.3	1.8	28.2	1926.3	1275.8
3x35	*2x16	6.9	5.1	0.9	0.7	1.3	1.8	29.8	2259.1	1429.2
3x50	2x25	9.1	6.5	1.0	0.9	1.6	1.8	35.8	3176.1	2012.3
3x70	2x35	10.9	7.7	1.1	0.9	1.6	1.9	39.5	4110.5	2434.6
3x95	2x50	12.9	8.9	1.1	1.0	1.6	2.0	44.0	5256.4	2954.3
3x120	2x70	14.5	10.8	1.2	1.1	1.6	2.1	48.3	6588.5	3566.8
3x150	*2x70	16.0	10.7	1.4	1.1	2.0	2.2	51.7	7838.8	4321.8
3x185	2x95	18.0	13.1	1.6	1.1	2.0	2.4	57.0	9660.9	5147.7
3x240	2x120	20.6	14.2	1.7	1.2	2.0	2.5	62.7	12088.6	6219.7
3x300	2x150	23.0	15.8	1.8	1.4	2.5	2.7	69.3	15203.6	7901.7
3x400	2x185	26.1	20.1	2.0	1.6	3.2	3.6	78.7	20109.0	10699.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Cuatro Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
					Peso del Cable (Aprox.)
					Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
4x1.5	1.4	0.7	1.8	10.9	156.5	--
4x2.5	1.8	0.7	1.8	11.9	202.3	142.5
4x4	2.3	0.7	1.8	13.0	269.8	172.6
4x6	2.8	0.7	1.8	14.3	360.9	--
*4x6	2.8	0.7	1.8	14.4	--	225.1
4x10	4.1	0.7	1.8	17.4	551.7	307.5
4x16	5.1	0.7	1.8	19.9	802.2	413.5
4x25	5.9	0.9	1.8	22.8	1157.2	549.1
4x35	6.9	0.9	1.8	25.3	1540.7	693.4
4x50	9.1	1.0	1.8	25.5	1972.8	826.5
4x70	11.0	1.1	2.0	29.6	2823.0	1153.3
4x95	12.9	1.1	2.1	33.4	3811.7	1506.5
4x120	14.5	1.2	2.3	37.0	4796.7	1880.9
4x150	16.1	1.4	2.4	41.1	5920.3	2344.1
4x185	18.0	1.6	2.6	45.5	7400.4	2919.6
4x240	20.6	1.7	2.8	51.3	9611.2	3729.8
4x300	23.0	1.8	3.0	56.4	11926.5	4574.8
4x400	26.1	2.0	3.3	63.2	15377.3	5844.9
4x500	29.5	2.2	3.5	73.8	19711.0	7455.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Cuatro Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Cinta Blindada	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
4x1.5	1.4	0.7	0.2	1.8	13.1	320.0	--
4x2.5	1.8	0.7	0.2	1.8	14.0	338.0	278.0
4x4	2.3	0.7	0.2	1.8	15.2	391.0	293.0
4x6	2.8	0.7	0.2	1.8	16.4	487.5	--
*4x6	2.8	0.7	0.2	1.8	16.6	--	353.3
4x10	4.1	0.7	0.2	1.8	19.5	706.9	462.7
4x16	5.1	0.7	0.2	1.8	22.1	980.8	592.0
4x25	5.9	0.9	0.2	1.8	25.0	1362.4	754.3
4x35	6.9	0.9	0.2	1.8	27.4	1768.1	920.8
4x50	9.1	1.0	0.2	1.9	27.9	2215.3	1068.9
4x70	11.0	1.1	0.2	2.0	31.6	3083.9	1414.2
4x95	12.9	1.1	0.5	2.2	36.8	4414.9	2109.6
4x120	14.5	1.2	0.5	2.4	40.4	5461.9	2546.1
4x150	16.1	1.4	0.5	2.5	44.5	6658.9	3082.7
4x185	18.0	1.6	0.5	2.7	48.9	8215.7	3734.9
4x240	20.6	1.7	0.5	2.9	54.7	10529.1	4647.7
4x300	23.0	1.8	0.5	3.1	59.8	12934.1	5582.3
4x400	26.1	2.0	0.5	3.4	66.6	16503.6	6971.3
4x500	29.5	2.2	0.8	3.7	81.1	22377.0	10121.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Alambre de Acero (SWA) de Cuatro Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento XLPE	Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
4x1.5	1.4	0.7	0.8	1.8	14.5	374.2	--
4x2.5	1.8	0.7	0.8	1.8	15.5	440.6	380.8
4x4	2.3	0.7	0.8	1.8	16.6	529.5	432.3
4x6	2.8	0.7	1.3	1.8	18.8	777.3	--
*4x6	2.8	0.7	1.3	1.8	18.9	--	642.3
4x10	4.1	0.7	1.3	1.8	21.9	1051.5	807.3
4x16	5.1	0.7	1.6	1.8	25.1	1522.8	1134.0
4x25	5.9	0.9	1.6	1.8	28.0	1971.9	1363.8
4x35	6.9	0.9	1.6	1.9	30.7	2461.4	1614.1
4x50	9.1	1.0	1.6	2.0	31.1	2909.1	1762.7
4x70	11.0	1.1	2.0	2.2	36.4	4173.9	2504.2
4x95	12.9	1.1	2.0	2.3	40.2	5340.4	3035.1
4x120	14.5	1.2	2.5	2.5	45.2	6873.8	3958.0
4x150	16.1	1.4	2.5	2.6	49.3	8227.1	4650.9
4x185	18.0	1.6	2.5	2.8	53.7	9941.4	5460.5
4x240	20.6	1.7	2.5	3.0	59.9	12526.0	6644.6
4x300	23.0	1.8	2.5	3.2	65.0	15085.4	7733.7
4x400	26.1	2.0	3.2	3.5	73.5	19773.1	10240.7
4x500	29.5	2.2	3.2	3.9	84.4	25042.0	12785.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Cuatro Núcleos con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
								Peso del Cable (Aprox.)
								Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra			Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	kg/km	kg/km
4x2.5	1x1.5	1.8	1.4	0.7	0.7	1.8	12.6	227.6	--
4x4	1x2.5	2.3	1.8	0.7	0.7	1.8	13.8	311.0	198.9
4x6	1x4	2.8	2.3	0.7	0.7	1.8	15.2	414.4	--
*4x6	*1x4	2.8	2.3	0.7	0.7	1.8	15.3	--	254.2
4x10	1x6	4.1	2.8	0.7	0.7	1.8	18.2	622.8	--
*4x10	*1x6	4.1	2.8	0.7	0.7	1.8	18.3	--	344.6
4x16	1x10	5.1	4.1	0.7	0.7	1.8	21.2	918.7	468.9
4x25	1x16	5.9	5.1	0.9	0.7	1.8	24.3	1347.1	641.9
4x35	*1x16	6.9	5.1	0.9	0.7	1.8	26.5	1730.4	785.9
4x50	1x25	9.1	5.9	1.0	0.9	1.8	26.9	2239.0	940.6
4x70	1x35	10.9	6.9	1.1	0.9	1.9	31.0	3167.0	1285.4
4x95	1x50	12.9	8.1	1.1	1.0	2.0	35.3	4274.4	1682.6
4x120	1x70	14.5	9.7	1.2	1.1	2.1	39.1	5441.8	2108.6
4x150	*1x70	16.0	9.7	1.4	1.1	2.3	42.6	6530.4	2536.8
4x185	1x95	18.0	11.4	1.6	1.1	2.4	47.3	8219.6	3162.5
4x240	1x120	20.6	12.9	1.7	1.2	2.6	52.6	10646.0	4035.6
4x300	1x150	23.2	18.4	1.8	1.4	3.1	64.7	13540.0	5224.0
4x400	1x185	26.3	20.5	2.0	1.6	3.4	72.7	17304.0	6641.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Cuatro Núcleos con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Espesor de la Cinta Blindada	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
4x2.5	1x1.5	1.8	1.4	0.7	0.7	0.2	1.8	14.7	338.6	--
4x4	1x2.5	2.3	1.8	0.7	0.7	0.2	1.8	16.0	433.3	321.2
4x6	1x4	2.8	2.3	0.7	0.7	0.2	1.8	17.3	549.1	--
*4x6	*1x4	2.8	2.3	0.7	0.7	0.2	1.8	17.5	--	390.3
4x10	1x6	4.1	2.8	0.7	0.7	0.2	1.8	20.4	785.7	--
*4x10	*1x6	4.1	2.8	0.7	0.7	0.2	1.8	20.4	--	507.8
4x16	1x10	5.1	4.1	0.7	0.7	0.2	1.8	23.3	1108.8	659.0
4x25	1x16	5.9	5.1	0.9	0.7	0.2	1.8	26.5	1566.2	860.9
4x35	*1x16	6.9	5.1	0.9	0.7	0.2	1.8	28.7	1969.3	1024.7
4x50	1x25	9.1	5.9	1.0	0.9	0.2	1.8	29.1	2481.9	1183.5
4x70	1x35	10.9	6.9	1.1	0.9	0.2	1.9	32.5	3434.1	1552.5
4x95	1x50	12.9	8.1	1.1	1.0	0.2	2.1	37.0	4596.9	2005.1
4x120	1x70	14.5	9.7	1.2	1.1	0.5	2.2	42.0	6138.4	2805.1
4x150	*1x70	16.0	9.7	1.4	1.1	0.5	2.4	45.9	7298.4	3304.7
4x185	1x95	18.0	11.4	1.6	1.1	0.5	2.5	50.6	9072.0	4014.9
4x240	1x120	20.6	12.9	1.7	1.2	0.5	2.7	55.9	11591.3	4981.0
4x300	1x150	23.2	18.4	1.8	1.4	0.5	3.2	70.3	15152.0	6835.0
4x400	1x185	26.3	20.5	2.0	1.6	0.8	3.6	80.0	19935.0	9272.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado （SWA) de Alambre de Acero de Cuatro Núcleos con un Núcleo Neutro
Sección Transversal		Diámetro del Conductor (Aprox.)		Espesor de Aislamiento de XLPE		Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
									Peso del Cable (Aprox.)
									Cobre	Aluminio
Fase	Tierra	Fase	Tierra	Fase	Tierra				Cobre	Aluminio
mm2	mm2	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km
4x2.5	1x1.5	1.8	1.4	0.7	0.7	0.8	1.8	16.2	477.0	--
4x4	1x2.5	2.3	1.8	0.7	0.7	0.8	1.8	17.4	586.4	474.2
4x6	1x4	2.8	2.3	0.7	0.7	0.8	1.8	18.8	716.2	--
*4x6	*1x4	2.8	2.3	0.7	0.7	0.8	1.8	18.9	--	560.7
4x10	1x6	4.1	2.8	0.7	0.7	1.3	1.8	22.7	1146.2	--
*4x10	*1x6	4.1	2.8	0.7	0.7	1.3	1.8	22.8	--	868.1
4x16	1x10	5.1	4.1	0.7	0.7	1.3	1.8	25.7	1524.8	1074.9
4x25	1x16	5.9	5.1	0.9	0.7	1.6	1.8	29.5	2217.2	1512.0
4x35	*1x16	6.9	5.1	0.9	0.7	1.6	1.9	31.9	2689.7	1745.2
4x50	1x25	9.1	5.9	1.0	0.9	1.6	2.0	32.5	3231.6	1933.2
4x70	1x35	10.9	6.9	1.1	0.9	2.0	2.2	37.6	4586.5	2704.9
4x95	1x50	12.9	8.1	1.1	1.0	2.0	2.3	41.9	5876.9	3285.1
4x120	1x70	14.5	9.7	1.2	1.1	2.0	2.4	45.7	7198.4	3865.2
4x150	*1x70	16.0	9.7	1.4	1.1	2.5	2.6	51.0	8948.1	4954.5
4x185	1x95	18.0	11.4	1.6	1.1	2.5	2.8	55.9	10938.8	5881.6
4x240	1x120	20.6	12.9	1.7	1.2	2.5	3.0	61.6	13702.1	7091.8
4x300	1x150	23.2	18.4	1.8	1.4	3.2	3.4	74.9	18175.0	9858.0
4x400	1x185	26.3	20.5	2.0	1.6	3.2	3.7	83.3	22568.0	11906.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

Cable XLPE no Blindado de Cinco Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
					Peso del Cable (Aprox.)
					Cobre	Aluminio
mm2	mm	mm	mm	mm	kg/km	kg/km
5x1.5	1.4	0.8	1.8	12.2	184.4	--
5x2.5	1.8	0.8	1.8	13.3	241.2	166.4
5x4	2.3	1.0	1.8	15.7	357.5	236.0
5x6	2.8	1.0	1.8	17.1	466.8	-
*5x6	2.8	1.0	1.8	17.2	--	297.2
5x10	4.1	1.0	1.8	20.5	713.7	408.4
5x16	5.1	1.0	1.8	23.4	1027.6	541.6
5x25	5.9	0.9	1.8	24.8	1404.1	644.0
5x35	6.9	0.9	1.8	27.9	1878.0	818.8
5x50	9.0	1.0	1.9	31.1	2475.9	1042.9
5x70	10.9	1.1	2.1	35.0	3527.3	1440.2
5x95	12.8	1.1	2.2	39.5	4762.0	1880.5
5x120	14.4	1.2	2.4	43.7	5990.8	2346.1
5x150	15.9	1.4	2.6	46.5	7346.4	2876.2
5x185	17.9	1.6	2.8	51.8	9188.2	3587.2
5x240	20.5	1.7	3.0	57.4	11929.8	4578.0
5x300	22.9	1.8	3.2	63.1	14816.2	5626.5
5x400	26.8	2.0	3.5	74.6	19251.0	7336.0
5x500	30.4	2.2	3.8	83.8	24639.0	9319.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Cinta de Acero (STA) de Cinco Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Espesor de la Cinta Blindada	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
5x1.5	1.4	0.8	0.2	1.8	14.4	292.2	--
5x2.5	1.8	0.8	0.2	1.8	15.5	358.5	283.8
5x4	2.3	1.0	0.2	1.8	17.8	496.6	375.1
5x6	2.8	1.0	0.2	1.8	19.2	618.8	--
*5x6	2.8	1.0	0.2	1.8	19.4	--	451.0
5x10	4.1	1.0	0.2	1.8	22.7	897.4	592.1
5x16	5.1	1.0	0.2	1.8	25.5	1237.5	751.5
5x25	5.9	0.9	0.2	1.8	27.1	1630.7	870.6
5x35	6.9	0.9	0.2	1.9	30.0	2138.9	1079.7
5x50	9.0	1.0	0.2	2.0	33.3	2766.7	1333.7
5x70	10.9	1.1	0.5	2.2	38.4	4160.0	2072.8
5x95	12.8	1.1	0.5	2.3	42.9	5475.4	2593.9
5x120	14.4	1.2	0.5	2.5	47.1	6777.2	3132.5
5x150	15.9	1.4	0.5	2.7	49.9	8180.2	3709.9
5x185	17.9	1.6	0.5	2.9	55.2	10115.3	4514.3
5x240	20.5	1.7	0.5	3.1	60.8	12955.7	5604.0
5x300	22.9	1.8	0.5	3.3	66.5	15942.9	6753.1
5x400	26.8	2.0	0.8	3.7	81.9	21946.0	10031.0
5x500	30.4	2.2	0.8	4.0	91.1	27650.0	12330.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Cable XLPE Blindado con Alambre de Acero (SWA) de Cinco Núcleos
Sección Transversal	Diámetro del Conductor (Aprox.)	Espesor de Aislamiento de XLPE	Diámetro del Alambre Blindado	Espesor de la Funda de PVC	Diámetro Total (Aprox.)	Peso del Cable (Aprox.)
						Peso del Cable (Aprox.)
						Cobre	Aluminio
mm2	mm	mm	mm	mm	mm	kg/km	kg/km
5x1.5	1.4	0.8	0.8	1.8	15.8	427.3	--
5x2.5	1.8	0.8	0.8	1.8	16.9	504.8	430.0
5x4	2.3	1.0	1.3	1.8	20.2	808.1	686.7
5x6	2.8	1.0	1.3	1.8	21.6	953.5	--
*5x6	2.8	1.0	1.3	1.8	21.7	--	794.6
5x10	4.1	1.0	1.3	1.8	25.0	1304.2	998.9
5x16	5.1	1.0	1.6	1.8	28.6	1858.0	1372.0
5x25	5.9	0.9	1.6	1.8	30.2	2295.0	1534.9
5x35	6.9	0.9	1.6	1.9	33.1	2872.9	1813.8
5x50	9.0	1.0	2.0	2.1	37.9	3910.3	2477.3
5x70	10.9	1.1	2.0	2.3	41.8	5116.8	3029.6
5x95	12.8	1.1	2.5	2.4	47.7	7013.0	4131.4
5x120	14.4	1.2	2.5	2.6	51.9	8435.0	4790.3
5x150	15.9	1.4	2.5	2.8	54.7	9934.2	5463.9
5x185	17.9	1.6	2.5	3.0	60.4	12107.2	6506.2
5x240	20.5	1.7	2.5	3.2	66.0	15175.8	7824.1
5x300	22.9	1.8	3.2	3.4	73.4	19270.7	10081.0
5x400	26.8	2.0	3.2	3.9	85.2	24639.0	12724.0
5x500	30.4	2.2	3.2	4.1	94.4	30646.0	15326.0
NOTA: El área de la sección con "*", el conductor está hecho de material sólido de cobre o aluminio

Expand More

CABLE DE ENERGÍA AISLADO DE XLPE
