Cable de energia de alto voltaje 64 / 110kv

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Estos cables de alta tensión están diseñados para su instalación principalmente en estaciones de suministro de energía, en interiores y en conductos de cables, en exteriores, subterráneos y en el agua, así como para su instalación en bandejas de cables para industrias, cuadros de distribución y centrales eléctricas.

ESTÁNDAR

IEC 60840, IEC 62067

DESCARGAR
HOJA DE DATOS DEL CABLE

64/110kV

IEC 60840, IEC 62067

CENTRAL ELÉCTRICA
USO INDUSTRIAL
USO BAJO EL MAR

N/A

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

64/110kV

ESTÁNDAR

IEC 60840, IEC 62067

APLICACIÓN

CENTRAL ELÉCTRICA
USO INDUSTRIAL
USO BAJO EL MAR

IDENTIFICACIÓN DEL NÚCLEO

N/A

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA EN BASE A IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO

EMBALAJE

TAMBOR / CARRETE DE ACERO COMPLETO RECOMENDADO

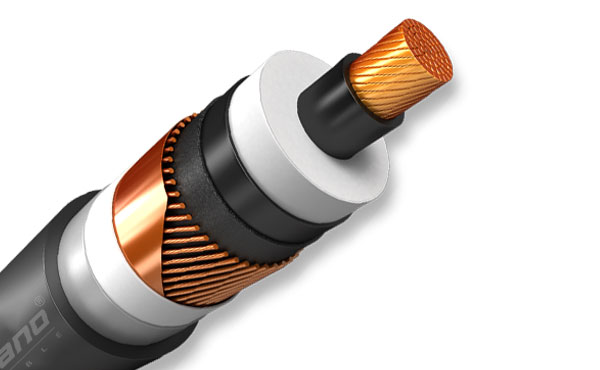

CONSTRUCCIÓN

1. Conductor:

Cobre

2. Pantalla conductora:

compuesto semiconductor

3. Aislamiento:

XLPE

4. Pantalla de aislamiento:

compuesto semiconductor

5. Cinta adhesiva:

cinta semiconductora

6. Cubierta de metal:

Funda de aluminio corrugado o Funda de plomo o Cinta laminada de aluminio

7. Cubierta exterior:

PE o PVC

PARÁMETRO

Table 1

Table 2

Table 3

64/110 (123) kV con Cubierta de Aluminio Corrugado
Clasificaciones de Corriente Continua Para Circuito Único(A)
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	En aire
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	Trefoil	Flat (S=2D)
240	520	491	592	657
300	587	550	677	755
400	667	639	775	873
500	758	725	889	1006
630	860	821	1020	1169
800	961	915	1147	1333
1000	1109	1057	1346	1581
1200	1187	1180	1451	1717
1600	1338	1332	1635	1995
2000	1458	1447	1787	2236
2500	1538	1526	1885	2358

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Cubierta de Aluminio	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
Sección del Conductor	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Cubierta de Aluminio	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacta Ronda Stranded	18.1	1.2	14.0	1.0	1.7	3.5	76	6300	0.0754	0.17
300		20.4	1.2	14.0	1.0	1.8	3.5	78	7000	0.0601	0.18
400		23.2	1.2	14.0	1.0	1.8	3.5	81	8000	0.0470	0.20
500		26.3	1.2	14.0	1.0	1.9	4.0	86	9300	0.0366	0.21
630		30.2	1.2	14.0	1.0	2.0	4.0	90	11000	0.0283	0.23
800		34.0	1.2	14.0	1.0	2.0	4.0	94	12900	0.0221	0.25
1000	Segmento varado (Milliken)	38.7	1.2	14.0	1.0	2.1	4.0	99	15400	0.0176	0.28
1200		41.8	1.2	14.0	1.0	2.2	4.5	104	17700	0.0151	0.30
1600		48.1	1.2	14.0	1.0	2.4	4.5	111	22100	0.0113	0.33
2000		54.3	1.2	14.0	1.0	2.5	4.5	118	26500	0.0090	0.36
2500		63.0	1.2	14.0	1.0	2.6	4.5	128	33000	0.0072	0.40

Expand More

64/110 (123) kV con Funda de Plomo
Clasificaciones de Corriente Continua Para Circuito Único(A)
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	En aire
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	Trefoil	Flat (S=2D)
240	533	498	617	692
300	602	563	705	794
400	687	654	816	923
500	782	744	939	1068
630	891	846	1083	1243
800	1001	949	1229	1425
1000	1176	1108	1486	1718
1200	1269	1235	1612	1871
1600	1455	1415	1870	2206
2000	1609	1562	2087	2505
2500	1695	1647	2201	2642

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Cubierta de Plomo	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
Sección del Conductor	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Cubierta de Plomo	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacta Ronda Stranded	18.1	1.2	14.0	1.0	2.3	3.5	68	9600	0.0754	0.17
300		20.4	1.2	14.0	1.0	2.4	3.5	71	10900	0.0601	0.18
400		23.2	1.2	14.0	1.0	2.5	3.5	74	12300	0.0470	0.20
500		26.3	1.2	14.0	1.0	2.5	4.0	78	13800	0.0366	0.21
630		30.2	1.2	14.0	1.0	2.6	4.0	82	16000	0.0283	0.23
800		34.0	1.2	14.0	1.0	2.7	4.0	86	18500	0.0221	0.25
1000	Segmento varado (Milliken)	38.7	1.2	14.0	1.0	2.9	4.0	92	21900	0.0176	0.28
1200		41.8	1.2	14.0	1.0	3.0	4.5	97	24700	0.0151	0.30
1600		48.1	1.2	14.0	1.0	3.2	4.5	103	30100	0.0113	0.33
2000		54.3	1.2	14.0	1.0	3.4	4.5	110	35700	0.0090	0.36
2500		63.0	1.2	14.0	1.0	3.6	4.5	118	42000	0.0072	0.40

Expand More

64/110 (123) kV con Cinta Laminada de Aluminio
Clasificaciones de Corriente Continua Para Circuito Único(A)
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	En aire
Sección del Conductor (mm2)	Enterrado Directo	Conducto de Tubería	Trefoil	Flat (S=2D)
240	528	495	605	682
300	597	559	692	783
400	681	650	800	909
500	775	739	922	1053
630	884	841	1065	1226
800	994	945	1208	1406
1000	1169	1106	1465	1695
1200	1264	1231	1595	1849
1600	1456	1415	1860	2185
2000	1618	1570	2089	2487
2500	1706	1656	2203	2623

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Diámetro y Número de Cables de Cobre	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
Sección del Conductor	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Diámetro y Número de Cables de Cobre	Espesor de la Cubierta Exterior	Diámetro Exterior del Cable	Peso del Cable	Max. Resistencia del Conductor de CC a 20 ℃	Capacitancia
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacta Ronda Stranded	18.1	1.2	14.0	1.0	1.2×40	3.5	64	5000	0.0754	0.17
300		20.4	1.2	14.0	1.0	1.2×40	3.5	66	5700	0.0601	0.18
400		23.2	1.2	14.0	1.0	1.2×40	3.5	69	6600	0.0470	0.20
500		26.3	1.2	14.0	1.0	1.2×40	4.0	73	7900	0.0366	0.21
630		30.2	1.2	14.0	1.0	1.2×40	4.0	77	9400	0.0283	0.23
800		34.0	1.2	14.0	1.0	1.2×40	4.0	81	11200	0.0221	0.25
1000	Segmento varado (Milliken)	38.7	1.2	14.0	1.0	1.2×40	4.0	86	13600	0.0176	0.28
1200		41.8	1.2	14.0	1.0	1.2×40	4.5	91	15600	0.0151	0.30
1600		48.1	1.2	14.0	1.0	1.2×40	4.5	97	19600	0.0113	0.33
2000		54.3	1.2	14.0	1.0	1.2×40	4.5	103	23700	0.0090	0.36
2500		63.0	1.2	14.0	1.0	1.2×40	4.5	111	29000	0.0072	0.40

Expand More
