Cable de energia de alto voltaje de 38 / 66kv

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Estos cables de alta tensión están diseñados para su instalación principalmente en estaciones de suministro de energía, en interiores y en conductos de cables, en exteriores, subterráneos y en el agua, así como para su instalación en bandejas de cables para industrias, cuadros de distribución y centrales eléctricas.

ESTÁNDAR

IEC 60840, IEC 62067

DESCARGAR
HOJA DE DATOS DEL CABLE

38/66kV

IEC 60840, IEC 62067

CENTRAL ELÉCTRICA
USO INDUSTRIAL
USO BAJO EL MAR

N/A

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

38/66kV

ESTÁNDAR

IEC 60840, IEC 62067

APLICACIÓN

CENTRAL ELÉCTRICA
USO INDUSTRIAL
USO BAJO EL MAR

IDENTIFICACIÓN DEL NÚCLEO

N/A

DESEMPEÑO QUÍMICO

RESISTENCIA QUÍMICA Y ACEITE: BUENO

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE X20

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA EN BASE A IEC 60332-1
EMISIÓN REDUCIDA DE HALÓGENOS CLORO <15%

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO
EN CONDUCTO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO

EMBALAJE

TAMBOR / CARRETE DE ACERO COMPLETO RECOMENDADO

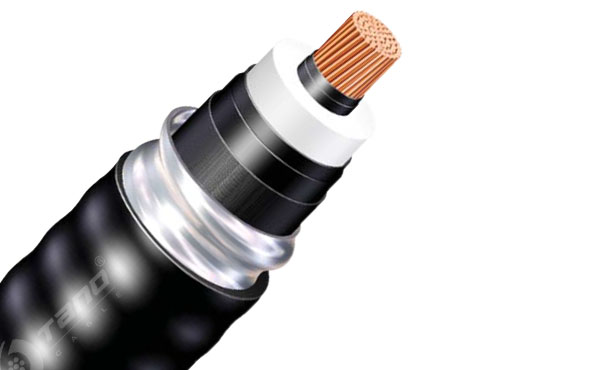

CONSTRUCCIÓN

1. Conductor:

Cobre

2. Pantalla:

compuesto semiconductor

3. Aislamiento:

XLPE

4. Pantalla de aislamiento:

compuesto semiconductor

5. Cinta adhesiva:

cinta semiconductora

6. Funda de metal:

funda de aluminio corrugado o funda de plomo o cinta laminada de aluminio

7. vaina exterior:

PE o PVC

PARÁMETRO

Table 1

Table 2

Table 3

38/66 (72.5) kV con Vaina de Aluminio Corrugado
Clasificaciones de Corriente Continua Para Circuito Único (A)
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	En aire
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	Trébol	Plano ( S=2D)
240	524	491	598	671
300	592	556	682	770
400	671	631	781	888
500	762	714	894	1025
630	878	808	1023	1187
800	965	928	1150	1355
1000	1119	1075	1361	1615
1200	1198	1146	1460	1745
1600	1352	1357	1654	2030
2000	1468	1475	1800	2273

Expand More

38/66 (72.5) kV con Vaina de Plomo
Clasificaciones de Corriente Continua Para Circuito Único (A)
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	En aire
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	Trébol	Plano ( S=2D)
240	535	525	621	706
300	606	567	710	810
400	691	646	822	942
500	787	733	951	1098
630	898	833	1096	1274
800	1008	958	1243	1462
1000	1184	1121	1505	1759
1200	1282	1208	1648	1938
1600	1469	1434	1906	2282
2000	1626	1585	2130	2597

Expand More

38/66 (72.5) kV con Cinta Laminada de Aluminio
Clasificaciones de Corriente Continua Para Circuito Único (A)
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	En aire
Área de Sección Transversal(mm2)	Enterrado Directo	Conducto de Tubería	Trébol	Plano ( S=2D)
240	530	483	606	692
300	599	544	693	795
400	683	616	802	925
500	780	729	929	1075
630	886	828	1066	1247
800	997	929	1210	1432
1000	1173	1087	1473	1728
1200	1270	1173	1611	1894
1600	1465	1375	1883	2245
2000	1627	1530	2111	2556

Expand More

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Funda de Aluminio	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
Área de Sección Transversal(mm2)	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Funda de Aluminio	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacto Redondo Trenzado	18.1	1.0	11.0	1.0	1.6	3.5	69	5500	0.0754	0.20
300		20.4	1.0	11.0	1.0	1.6	3.5	72	6300	0.0601	0.21
400		23.2	1.0	11.0	1.0	1.7	3.5	75	7200	0.0470	0.23
500		26.3	1.0	11.0	1.0	1.8	4.0	79	8600	0.0366	0.25
630		30.2	1.0	11.0	1.0	1.8	4.0	83	10100	0.0283	0.28
800		34.0	1.0	11.0	1.0	1.9	4.0	87	12000	0.0221	0.30
1000	Segmento varado (Milliken)	38.7	1.0	11.0	1.0	2.0	4.0	92	14400	0.0176	0.33
1200		41.8	1.0	11.0	1.0	2.1	4.5	98	16700	0.0151	0.36
1600		48.1	1.0	11.0	1.0	2.2	4.5	105	20900	0.0113	0.40
2000		54.3	1.0	11.0	1.0	2.4	4.5	112	25400	0.0090	0.44

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Vaina de Plomo	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
Área de Sección Transversal(mm2)	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Espesor de la Vaina de Plomo	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacto Redondo Trenzado	18.1	1.0	11.0	1.0	2.1	3.5	62	8100	0.0754	0.20
300		20.4	1.0	11.0	1.0	2.2	3.5	64	9100	0.0601	0.21
400		23.2	1.0	11.0	1.0	2.3	3.5	67	10500	0.0470	0.23
500		26.3	1.0	11.0	1.0	2.4	4.0	72	12500	0.0366	0.25
630		30.2	1.0	11.0	1.0	2.4	4.0	76	14200	0.0283	0.28
800		34.0	1.0	11.0	1.0	2.6	4.0	80	16900	0.0221	0.30
1000	Segmento varado (Milliken)	38.7	1.0	11.0	1.0	2.7	4.0	85	19900	0.0176	0.33
1200		41.8	1.0	11.0	1.0	2.8	4.5	91	23000	0.0151	0.36
1600		48.1	1.0	11.0	1.0	3.0	4.5	97	28000	0.0113	0.40
2000		54.3	1.0	11.0	1.0	3.2	4.5	104	33400	0.0090	0.44

Conductor			Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Diámetro &Número de Hilos de Cobre	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
Área de Sección Transversal(mm2)	Forma	Diámetro	Espesor de la Pantalla del Conductor Aprox.	Espesor del Aislamiento	Espesor de la Pantalla de Aislamiento Aprox.	Diámetro &Número de Hilos de Cobre	Espesor de la Funda Exterior	Diámetro Exterior del Cable Aprox.	Peso del Cable Aprox.	Max. Resistencia del Conductor de CC a 20 ° C	Capacidad
mm2		mm	mm	mm	mm	mm	mm	mm	kg/km	Ω/km	μF/km
240	Compacto Redondo Trenzado	18.1	1.0	11.0	1.0	1.2×40	3.5	58	4400	0.0754	0.20
300		20.4	1.0	11.0	1.0	1.2×40	3.5	60	5100	0.0601	0.21
400		23.2	1.0	11.0	1.0	1.2×40	3.5	63	5900	0.0470	0.23
500		26.3	1.0	11.0	1.0	1.2×40	4.0	66	7200	0.0366	0.25
630		30.2	1.0	11.0	1.0	1.2×40	4.0	71	8600	0.0283	0.28
800		34.0	1.0	11.0	1.0	1.2×40	4.0	75	10400	0.0221	0.30
1000	Segmento varado (Milliken)	38.7	1.0	11.0	1.0	1.2×40	4.0	80	12700	0.0176	0.33
1200		41.8	1.0	11.0	1.0	1.2×40	4.5	85	14700	0.0151	0.36
1600		48.1	1.0	11.0	1.0	1.2×40	4.5	91	18700	0.0113	0.40
2000		54.3	1.0	11.0	1.0	1.2×40	4.5	97	22700	0.0090	0.44

CABLE DE ENERGÍA DE 38/66 KV
