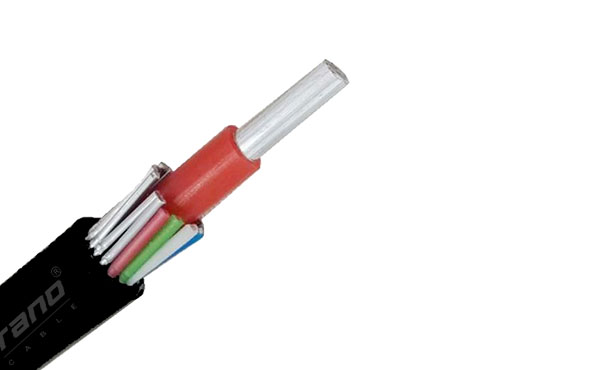

Cable concéntrico África

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Los cables concéntricos se utilizan como entrada de servicio eléctrico desde la red de distribución de energía hasta el panel de medidores (especialmente donde se requiere para evitar pérdidas "negras" o robo de energía eléctrica), y como cable alimentador desde el panel de medidores hasta el panel o distribución general. panel, tal como se especifica en el Código Eléctrico Nacional. Este tipo de conductor se puede utilizar en lugares secos y húmedos, directamente enterrados o al aire libre; su temperatura máxima de funcionamiento es de 75ºC y su voltaje de servicio para todas las aplicaciones es de 600V.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

SANS 1507, NRS 063,
IEC 60502, IEC 60228

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

POR COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

SANS 1507, NRS 063,
IEC 60502, IEC 60228

APLICACIÓN

SERVICIO DE ENTRADA ELECTRICA
POWER REDES DE DISTRIBUCION

IDENTIFICACIÓN DEL NÚCLEO

POR COLOR

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

NO PROPAGACIÓN DE LLAMA SEGÚN IEC 60332-1

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE
ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA O ACERO-MADERA

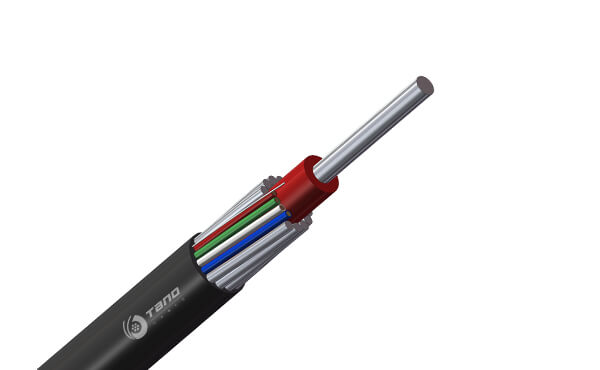

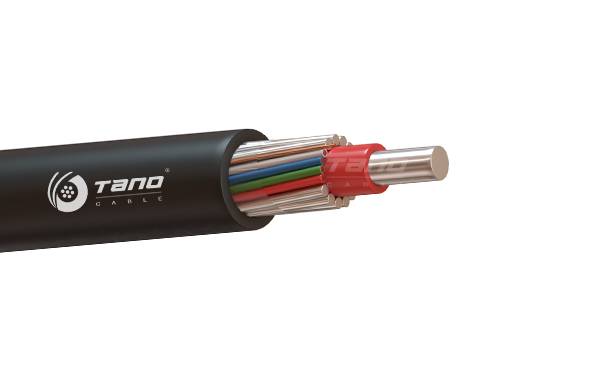

CONSTRUCCIÓN

1. Conductor de tierra:

alambre de aluminio sólido

2. Aislamiento:

XLPE

3. Conductor de fase:

alambre de aluminio sólido

4. Núcleo de comunicación:

alambre de cobre sólido

5. Aislamiento:

LLDPE

6. Ripcord:

nailon

7. Cinta adhesiva:

cinta de poliéster

8. Revestimiento exterior:

LLDPE

PARÁMETRO

Africa Market

No.	Descripción	Unidad	Datos técnicos
1	Estándar		SANS 1507, NRS 063 IEC 60502/228
2	Voltaje	V	600/1000
3	Área de sección transversal	mm2	16
4	Conductor de fase
4.1	Material		Alambre de aluminio macizo trefilado
4.2	Trenzado y diámetro del alambre	No./mm	1/4.5
4.3	Diámetro del conductor (aprox.)	mm	4.5
5	Aislamiento (núcleo de fase)
5.1	Material		XLPE (Rojo)
5.2	Espesor nominal	mm	1.0
5.3	Diámetro exterior (aprox.)	mm	6.5
6	Conductor de tierra
6.1	Material		Alambre de aluminio macizo
6.2	Trenzado y diámetro del alambre	No./mm	12/1.7
7	Cable de comunicación
7.1	No. de núcleo y área de sección transversal	No.x mm2	4x0.5
7.2	Material		Alambre de cobre macizo
7.3	Trenzado y diámetro del alambre	No./mm	1/0.8
8	Aislamiento (cable de comunicación)
8.1	Material		LLDPE (Rojo, verde, blanco, azul)
8.2	Diámetro exterior (aprox.)	mm	1.13
9	Cabo de desgarre		Nylon
10	Cinta adhesiva		Cinta de poliéster
11	Vaina exterior
11.1	Material		LLDPE resistente a los rayos UV (negro)
11.2	Espesor nominal	mm	1.6
12	Diámetro total (aprox.)	mm	13.2
13	Max. resistencia del conductor DC a 20 ° C
13.1	Conductor de fase	Ω/km	1.91
13.2	Conductor de tierra	Ω/km	1.068
13.3	Cable de tierra	Ω/km	12.7
13.4	Cable de comunicación	Ω/km	36.0

Expand More

CABLE CONCÉNTRICO PARA EL MERCADO DE ÁFRICA
