Sip cable

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

El cable aislado y proyectado autoportante (ABC Cable) es un concepto muy innovador para la distribución aérea de energía en comparación con el sistema convencional de distribución aérea con conductor desnudo. Proporciona un mayor nivel de seguridad y fiabilidad, menores pérdidas de energía y una mayor economía del sistema al reducir los costes de instalación, mantenimiento y operación.

Tano Cable Los cables aislados y proyectados autoportantes están diseñados para suministrar servicio aéreo de 0,6/1, 20, 35, Kilo voltios para el servicio temporal en obras de construcción, como bajada de servicio (poste de energía a entrada de servicio), como cable secundario (poste a poste) o alumbrado público. Este cable aéreo ofrece un aislamiento reforzado según la norma IEC 61140 y, por lo tanto, cumple con la Clase II según la norma IEC 61140. No es ignífugo. Sin embargo, podría cambiarse por un cable ignífugo si se solicita.

ESTÁNDAR

Diseño básico según la norma GOST 31946.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV
20kV
35kV

GOST 31946

CIRCUITOS DE DISTRIBUCIÓN
CONEXIONES DOMÉSTICAS

POR RAYA DE COLOR

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV
20kV
35kV

ESTÁNDAR

GOST 31946

APLICACIÓN

CIRCUITOS DE DISTRIBUCIÓN
CONEXIONES DOMÉSTICAS

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x18

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

Aislamiento XLPE
Temperatura máxima de servicio: 90 ℃
Temperatura máxima de cortocircuito: 250 ℃ (máx. 5s)
Temperatura mínima de servicio: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

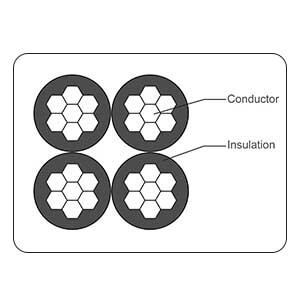

CONSTRUCCIÓN

1. Conductor

Conductor de aluminio, redondo comprimido (RM).

2. Aislamiento

Compuesto XLPE, resistente a los rayos UV.

Cableado

Alrededor de un elemento portante de alta resistencia a la tracción que puede ser de aluminio o aleación de aluminio. Uno, dos o tres conductores por fase, pudiendo llevar uno o dos conductores adicionales para el alumbrado público.

DESCRIPCIÓN

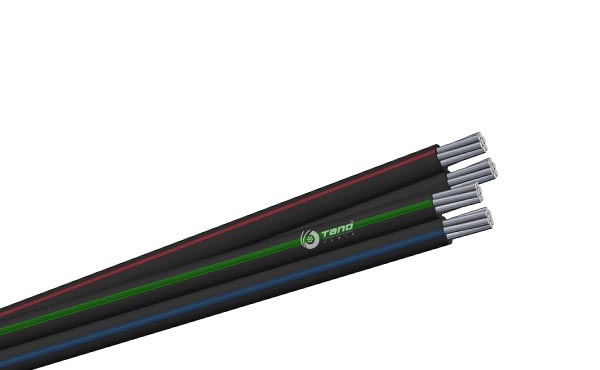

Cable aislado y proyectado autoportante:

SIP-1 AMKA (Finland)

Hilo autoportante con conductores de aluminio, aislado de polietileno reticulado estabilizado a la luz, con conductor de aleación de aluminio aislado de soporte cero. Los cables con un núcleo portador cero de 50 mm2 o más pueden realizarse con uno, dos o tres núcleos auxiliares. Sección nominal de los conductores auxiliares para los circuitos de alumbrado exterior 16, 25 o 35 mm2, para los circuitos de control 1,5; 2,5 o 4 mm2. Conductores de alumbrado con una sección de 16 mm2 sólo trenzados.

SIP-2 Torsada (France)

Cable autoportante con conductores de aluminio, aislado de PE reticulado estabilizado a la luz, con conductor de aleación de aluminio aislado sin carga.

SIP-3 SAX (Finland) PAS-W (Poland)

Cable autoportante protegido con núcleo conductor de aleación de aluminio, con aislamiento protector de PE reticulado estabilizado a la luz.

SIP-4, SIP-5 ALUS, EX Four Core (Sweden), AsXsn (Poland)

Cable aislado autoportante sin elemento portante, con conductores de aluminio con aislamiento de PE reticulado estabilizado a la luz. Conductores trenzados con una sección de 16 mm2 (SIP-4) o una sección de 16 a 150 mm2 (SIP-5). Los conductores con una sección de 16 mm2 para SIP-5 pueden ser sin costura.

PARÁMETRO

SIP-1 0.6/1kV

SIP-2 0.6/1kV

SIP-3 20kV

SIP-3 35kV

SIP-4 0.6/1kV

Número de núcleos Sección transversal	Espesor nominal del aislamiento de fase	En general Diámetro	Peso	Máximo Conductor Resistencia Ω/Km
No.×mm2	mm	mm	Kg/Km	Phase
1x16+1x25	1.3	15	135	1.910
3x16+1x25	1.3	22	270	1.910
3x25+1x35	1.3	26	390	1.200
3x35+1x50	1.3	30	530	0.868
3x50+1x50	1.5	32	685	0.641
3x50+1x70	1.5	35	740	0.641
3x70+1x70	1.7	37	930	0.443
3x70+1x95	1.7	41	990	0.443
3x95+1x70	1.7	41	1190	0.320
3x95+1x95	1.7	43	1255	0.320
3x120+1x95	1.7	46	1480	0.253
3x150+1x95	1.7	48	1715	0.206
3x185+1x95	1.9	52	2330	0.164
3x240+1x95	1.9	56	2895	0.125

Expand More

Número de núcleos Sección transversal	Espesor nominal del aislamiento de fase	En general Diámetro	Peso	Máximo Conductor Resistencia Ω/Km
No.×mm2	mm	mm	Kg/Km	Phase
3x16+1x25	1.3	24	308	1.910
3x16+1x54.6	1.3	28	427	1.910
3x25+1x35	1.3	27	424	1.200
3x25+1x35	1.3	30	512	1.200
3x25+1x54.6	1.3	31	571	1.200
3x35+1x50	1.3	32	606	0.868
3x35+1x54.6	1.3	34	727	0.868
3x50+1x50	1.5	35	762	0.641
3x50+1x54.6	1.5	36	798	0.641
3x50+1x70	1.5	39	973	0.641
3x70+1x70	1.7	40	1010	0.443
3x70+1x95	1.7	41	1087	0.443
3x95+1x70	1.7	43	1240	0.320
3x95+1x95	1.7	45	1319	0.320
3x120+1x95	1.7	48	1553	0.253
3x150+1x95	1.7	50	1787	0.206
3x185+1x95	1.9	55	2403	0.164
3x240+1x95	1.9	60	2968	0.125

Expand More

Número de núcleos Sección transversal	Espesor nominal del aislamiento de fase	En general Diámetro	Peso	Máximo Conductor Resistencia Ω/Km
No.×mm2	mm	mm	Kg/Km	Ω/Km
1x35	2.3	12	165	0.986
1x50	2.3	13	215	0.720
1x70	2.3	15	282	0.630
1x95	2.3	16	364	0.363
1x120	2.3	18	445	0.288
1x150	2.3	19	540	0.236
1x185	2.3	21	722	0.188
1x240	2.3	24	950	0.145

Expand More

Número de núcleos Sección transversal	Espesor nominal del aislamiento de fase	En general Diámetro	Peso	Máximo Conductor Resistencia Ω/Km
No.×mm2	mm	mm	Kg/Km	Phase
1x35	3.5	14	209	0.986
1x50	3.5	16	263	0.720
1x70	3.5	17	334	0.630
1x95	3.5	19	421	0.363
1x120	3.5	20	518	0.288
1x150	3.5	22	618	0.236
1x185	3.5	24	808	0.188
1x240	3.5	26	1045	0.145

Expand More

Número de núcleos Sección transversal	Espesor nominal del aislamiento de fase	En general Diámetro	Peso	Máximo Conductor Resistencia Ω/Km
No.×mm2	mm	mm	Kg/Km	Phase
2x16	1.3	15	139	1.910
4x16	1.3	18	278	1.910
2x25	1.3	17	196	1.200
4x25	1.3	21	392	1.200

Expand More
