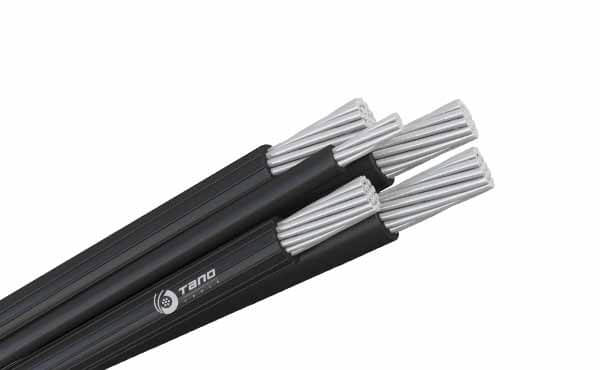

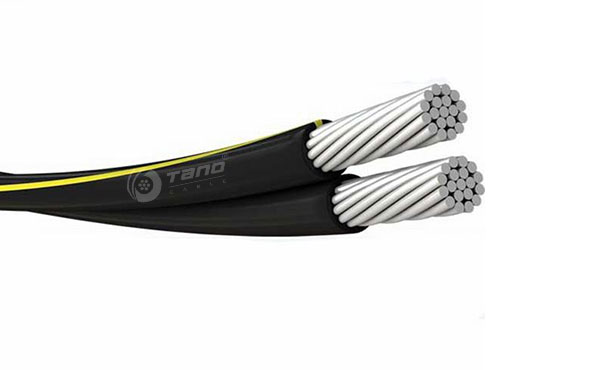

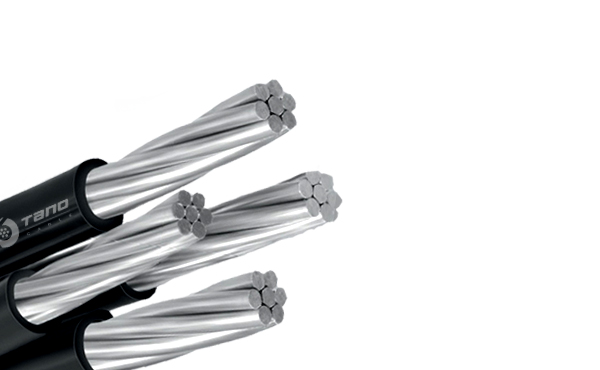

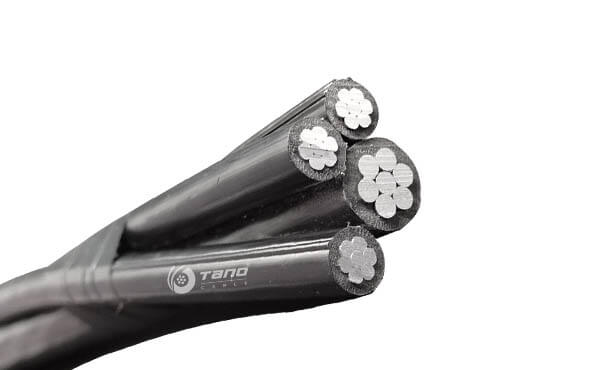

Cable CAAI | cable autoportante

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

DESCRIPCIÓN

Formados por dos o tres conductores de fase más uno o dos conductores para alumbrado, cableados alrededor de un soporte (portante).

VOLTAJE NOMINAL

U0/U=0.6/1kV

TEMPERATURA DE FUNCIONAMIENTO

90°C

ESTÁNDAR DE FABRICACIÓN

NTP 370.254 ICEA S-76-474

APLICACIONES

Para redes aéreas de distribución secundaria de electricidad de bajo costo en áreas urbanas y rurales.

Se instalan tanto en postes como adosados a paredes, en ambos casos, con los accesorios adecuados.

No requieren el uso de aisladores.

DESCARGAR
HOJA DE DATOS DEL CABLE

0.6/1kV

NTP 370.254 ICEA S-76-474

RED ELÉCTRICA URBANA
RED ELÉCTRICA RURAL

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

0.6/1kV

ESTÁNDAR

NTP 370.254 ICEA S-76-474

APLICACIÓN

RED ELÉCTRICA URBANA
RED ELÉCTRICA RURAL

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AIRE LIBRE ENTERRADO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

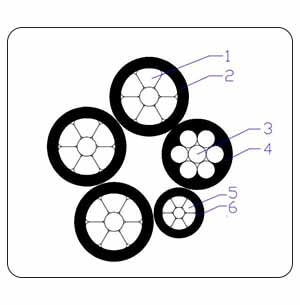

CONSTRUCCIÓN

1. Conductor de fase:

conductor de aluminio trefilado (clase 2)

2. Aislamiento:

XLPE

3. Conductor de neutro:

Conductor de aleación de aluminio (AAAC 6201)

4. Aislamiento:

Polietileno reticulado XLPE

5. Conductor de alumbrado:

Conductor de aluminio duro (clase 2)

6. Aislamiento:

XLPE

DESIGNATION

CAAI --- Conductor de aluminio con conductores de soporte de aleación de aluminio, el conductor de soporte puede ser desnudo "ND" o aislado "NA".

PARÁMETRO

Conductor de fase (Conductor de Aluminio)

Conductor de neutro (AAC )

Conductores de Alumbrado público

Completed Cable

Sección	Construcción de Conductor			Aislamiento XLPE		Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6.0	1.14	8.28	91.75	1.20
35	7	2.55	7.0	1.14	9.28	120.56	0.868
50	7	2.97	8.0	1.52	11.04	168.55	0.641
70	19	2.20	10.0	1.52	13.04	235.51	0.443
95	19	2.58	11.6	1.52	14.64	312.79	0.320
120	19	2.88	13.0	2.03	17.06	413.94	0.253

Expand More

Sección	Construcción de Conductor			Aislamiento XLPE		Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
25	7	2.13 ± 0.03	6.39	1.14	8.67	94.82	1.3511
35	7	2.52 ± 0.03	7.56	1.14	9.84	126.23	0.9651
50	7	3.02 ± 0.03	9.06	1.52	12.1	186.51	0.6755
70	7	3.57 ± 0.03	10.71	1.52	13.75	249.23	0.4825

Expand More

Sección	Construcción de Conductor			Aislamiento XLPE		Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
Sección	Número de Alambres	Diámetro del Alambre	Aprox. de Diámetro del Conductor	Espesor Nominal	Diámetro de Aislamiento	Peso Aproxi.	Resistencia Máxima del Conductor en CC a 20º C
mm2	No.	mm	mm	mm	mm	kg/km	Ω/km
16	7	1.72	4.8	1.14	7.08	63.35	1.91
25	7	2.18	6.0	1.14	8.28	91.75	1.20

Expand More

Sección	Aprox. Diámetro Total	Peso Aproxi.	Sección	Aprox. Diámetro Total	Peso Aproxi.
mm2	mm	kg/km	mm2	mm	kg/km
1x16	7.08	63.4	1x16+16+ND25	14.83	196.2
1x25	8.28	91.8	1x16+16+NA25	16.47	222.7
1x35	9.28	120.6	2x16+16+ND25	16.73	259.6
1x50	11.04	168.6	2x25+16+ND25	18.18	316.4
1x70	13.04	235.5	2x16+16+NA25	18.12	286.0
1x95	14.64	321.8	2x25+16+NA25	19.56	342.8
1x120	17.06	413.9	2x35+16+NA25	20.77	400.5
1x150	18.46	490.7	3x16+NA25	16.68	284.9
2x16	14.16	126.7	3x25+NA25	20.22	370.1
2x25	16.56	183.5	3x16+16+ND25	18.79	322.9
2x35	18.56	241.1	3x16+16+NA25	20.02	349.4
3x16	15.25	190.1	3x25+16+NA25	21.97	434.6
3x25	17.83	275.3	3x25+2x16+NA25	23.93	499.1
3x35	19.98	361.7	2x35+ND25	17.92	309.5
3x50	23.78	505.7	2x35+NA25	19.55	336.0
3x70	28.08	706.5	3x35+NA25	22.04	456.5
4x16	17.09	253.4	3x35+16+ND25	22.36	494.6
4x25	19.98	367.1	3x35+16+NA25	23.59	521.0
1x16+ND25	13.47	131.8	3x35+2x16+NA25	25.44	585.5
1x16+NA25	15.75	158.2	3x50+NA35	25.93	631.9
1x25+NA25	16.95	186.6	3x50+16+NA25	26.38	663.8
2x16+ND25	14.75	195.1	3x50+16+NA35	27.07	696.4
2x16+NA25	16.39	221.5	3x50+25+NA35	27.77	724.7
2x25+ND25	16.47	251.9	3x70+NA35	29.55	832.8
2x25+16	16.97	246.9	3x70+16+NA50	31.53	957.5
2x35+16	18.48	305.7	3x70+25+NA50	32.24	985.8
3x25+16	19.32	339.8	3x95+16+NA50	34.13	1188.3
3x35+16	21.13	426.2	3x95+NA50	33.81	1124.9
3x120+16	36.75	1306.3	3x95+16+NA70	35.02	1252.1
2x25+NA25	18.12	278.4	3x120+16+NA70	38.94	1555.5

Expand More

CABLE CAAI/CABLE AUTOPORTANTE
