NA2XSA2Y-S Cable

VISIÓN DE CONJUNTO ESPECIFICACIONES

CONSTRUCCIÓN PARÁMETRO

VISIÓN DE CONJUNTO

APLICACIÓN

Distribución de energía aérea de media tensión. Alimentadores de transformadores, centrales eléctricas, instalaciones industriales y de operación, en lugares donde las redes subterráneas no pueden ser posibles, instalaciones mineras, zonas urbanas arboladas o con poco espacio.

ESTÁNDAR

IEC 60228, IEC 60502-1, ICEA S-93-639

VOLTAJE

6/10 kV, 8,7 / 15 kV, 12/20 kV, 18/30 kV

CARACTERÍSTICAS PRINCIPALES

Excelentes propiedades contra el envejecimiento por calor. Resistencia a la abrasión, la humedad y la luz solar. Buena resistencia a la tracción. La vaina exterior tiene las siguientes características: baja Emisión de humo denso y libre de halógenos. Retardante de llama.

DESCARGAR
HOJA DE DATOS DEL CABLE

6/10 kV, 8.7/15 kV
12/20 kV, 18/30 kV

IEC 60228, IEC 60502-1 ICEA S-93-639

SERVICIO AÉREO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

ESPECIFICACIONES

RENDIMIENTO ELÉCTRICO

6/10 kV, 8.7/15 kV
12/20 kV, 18/30 kV

ESTÁNDAR

IEC 60228, IEC 60502-1 ICEA S-93-639

APLICACIÓN

SERVICIO AÉREO

IDENTIFICACIÓN DEL NÚCLEO

POR RAYA DE COLOR
POR RIB
POR NÚMERO

DESEMPEÑO QUÍMICO

QUÍMICO & UV & RESISTENCIA AL ACEITE: BUENA

RENDIMIENTO MECANICO

RADIO MÍNIMO DE DOBLADO: DIÁMETRO DEL CABLE x10

RENDIMIENTO DE FUEGO

N/A

RENDIMIENTO TERMINAL

TEMPERATURA MÁXIMA DE SERVICIO: 90 ℃
TEMPERATURA MÁXIMA DE CORTOCIRCUITO: 250 ℃ (MÁX. 5s)
TEMPERATURA MÍNIMA DE SERVICIO: -40 ℃

OTRAS PROPIEDADES

APROBACIONES

N/A

CONDICIONES DE INSTALACION

AÉREO

MARCADO DE CABLES

IMPRESIÓN CON TINTA AL ÓLEO
IMPRESIÓN LÁSER
IMPRESIÓN GRABADO

EMBALAJE

POR ROLLO
POR CARRETE / TAMBOR DE MADERA PLYWOOD O MADERA O ACERO-MADERA

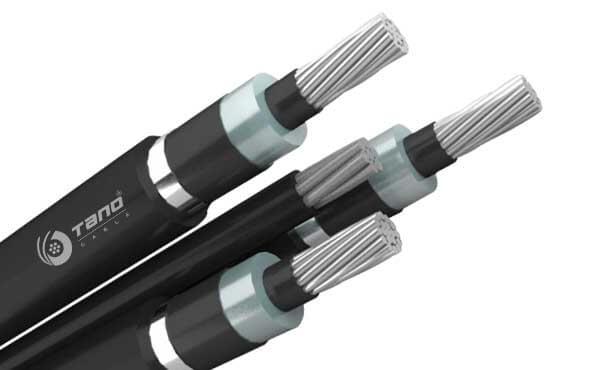

CONSTRUCCIÓN

1. Conductor

Aluminio trenzado compacto 1350, clase 2.

2. Pantalla de conductor

Compuesto semiconductor

3. Aislamiento

Polietileno reticulado XLPE-TR (retardante de árboles).

4. Pantalla de aislamiento

Compuesto semiconductor

5. Pantalla

Cinta de aluminio

6. Vaina exterior

Polietileno lineal de baja densidad LLDPE-UV.

7. Mensajero

Alambre de acero trenzado galvanizado

8. Aislamiento

Polietileno lineal de baja densidad LLDPE-UV

PARÁMETRO

CABLE NA2XSA2Y-S de 6/10 kV

CABLE NA2XSA2Y-S de 8.7/15kV

CABLE NA2XSA2Y-S de 12/20kV

CABLE NA2XSA2Y-S de 18/30kV

6/10kV NA2XSA2Y-S CABLE
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.	Sobre Pantalla Diá.	Sobre Vaina Diá.	Mensajero ConductorDiá.	Nominal ExteriorDiá.	Peso del Cable (Aprox.)
mm2	mm	mm	mm	mm	mm	mm	kg/km
3x1x25	5.8	14.0	16.1	19.7	7.92	42.2	1441
3x1x35	6.9	15.1	17.2	20.8	7.92	44.2	1592
3x1x50	8.1	16.3	18.4	22.0	7.92	46.4	1783
3x1x70	9.8	18.0	20.1	23.7	7.92	49.5	2070
3x1x95	11.5	19.7	21.8	25.6	7.92	52.9	2408
3x1x120	12.8	21.0	23.1	26.9	11.04	57.2	3011
3x1x150	14.3	22.5	24.6	28.6	11.04	60.3	3355
3x1x185	16.0	24.2	26.3	30.3	11.04	63.4	3750

Expand More

8.7/15kV NA2XSA2Y-S CABLE
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.	Sobre Pantalla Diá.	Sobre Vaina Diá.	Mensajero ConductorDiá.	Nominal ExteriorDiá.	Peso del Cable (Aprox.)
mm2	mm	mm	mm	mm	mm	mm	kg/km
3x1x25	5.8	16.2	18.3	21.9	7.92	46.2	1657
3x1x35	6.9	17.3	19.4	23.0	7.92	48.2	1818
3x1x50	8.1	18.5	20.6	24.2	7.92	50.4	2021
3x1x70	9.8	20.2	22.3	25.9	7.92	53.5	2324
3x1x95	11.5	21.9	24.0	27.8	11.04	58.8	2979
3x1x120	12.8	23.2	25.3	29.1	11.04	61.2	3296
3x1x150	14.3	24.7	26.8	30.6	11.04	63.9	3630
3x1x185	16.0	26.4	28.5	32.5	11.04	67.4	4068

Expand More

12/20kV NA2XSA2Y-S CABLE
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.	Sobre Pantalla Diá.	Sobre Vaina Diá.	Mensajero ConductorDiá.	Nominal ExteriorDiá.	Peso del Cable (Aprox.)
mm2	mm	mm	mm	mm	mm	mm	kg/km
3x1x50	8.1	20.5	22.6	26.6	9.00	55.4	2394
3x1x70	9.8	22.2	24.3	28.5	9.00	58.9	2740
3x1x95	11.5	23.9	26.0	30.2	9.00	62.0	3091
3x1x120	12.8	25.2	27.3	31.7	9.00	64.7	3449
3x1x150	14.3	26.7	28.8	33.2	9.00	67.4	3800

Expand More

18/30kV NA2XSA2Y-S CABLE
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.
Sección Transversal Área	Conductor Diá.	Sobre Aislamiento Diá.	Sobre Pantalla Diá.	Sobre Vaina Diá.	Mensajero ConductorDiá.	Nominal ExteriorDiá.	Peso del Cable (Aprox.)
mm2	mm	mm	mm	mm	mm	mm	kg/km
3x1x50	8.1	25.5	27.6	31.6	7.92	63.8	2974
3x1x70	9.8	27.2	29.3	33.3	7.92	66.9	3332
3x1x95	11.5	28.9	31.0	35.2	11.04	72.3	4048
3x1x120	12.8	30.2	32.3	36.5	11.04	74.6	4407
3x1x150	14.3	31.7	33.8	38.2	14.88	80.0	5320
