Fabricación de conductores ABC (cables aéreos agrupados)

Un conductor aéreo o ABC es una línea eléctrica aérea que utiliza varios cables de fase aislados y fuertemente agrupados, normalmente con un cable neutro expuesto. El cable aéreo (ABC) es un concepto innovador para la distribución aérea de energía. Esta variante de la línea eléctrica aérea utiliza el mismo principio que los haces de conductores, excepto que están más juntos en el punto de contacto, pero cada conductor está rodeado de aislamiento (excepto el neutro).

El cable aéreo de conductor agrupado puede utilizarse para sustituir al cable de conductor desnudo en los sistemas de distribución aérea. Es ideal para su uso en sistemas de distribución congestionados y en vías de acceso y subterráneos estrechos en zonas urbanas. En la fabricación de los cables ABC se utilizan los sistemas más modernos y se realizan intensas pruebas de calidad para garantizar la seguridad y la fiabilidad.


Si hablamos de los tamaños y tipos de cables ABC, existen tres tipos de cables ABC. Tipos de conductores aéreos:

. 1kv

. 1-15kv

. 15kv y más

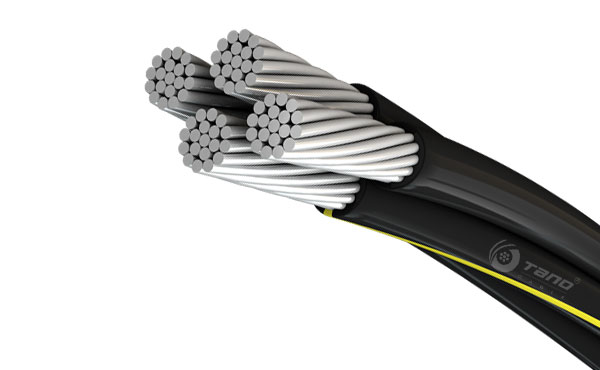

Empecemos por el ABC de baja tensión (tensión de 1kv)

Los ABC de baja tensión se fabrican de acuerdo con una serie de normas nacionales: la norma británica BS7870, la norma francesa NF C33 209, la norma australiana AS/NZS 3560 Parte 1 y las normas IEC 60502-1, TNB Specification y HD 626 S1. Están disponibles en las clases de tensión 0,6/1kV. También están aislados según la norma IEC 61140 Clase II, que protege contra las descargas eléctricas.


Diseño de los cables ABC (cables aéreos agrupados)

. Tensión nominal:          Cable aéreo de 0,6/1kV

. Conductor:                   Aluminio

. Aislamiento:                 XLPE/PVC/PE

. Cable de servicio:        Conductor de fase + cable neutro

. Normativa:                   BS 7870/NF C33-209/NZS 3560

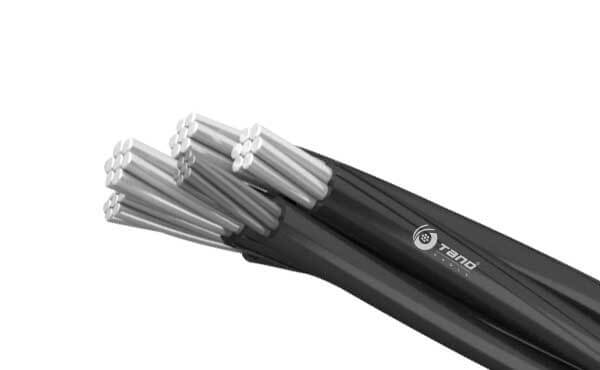

Cable ABC de media tensión

También ofrecemos cables aéreos de media tensión de 6,35/11kV, 12,7/22kV y 19/33kV. Además del aislamiento de XLPE, estos cables de alta tensión utilizan polietileno de alta densidad (HDPE) como cubierta. Además del aislamiento de XLPE, estos cables de mayor tensión utilizan como cubierta polietileno de alta densidad (HDPE). Dependiendo de los parámetros y requisitos de la instalación, se dispone de un apantallamiento adicional.



Diseño de cables ABC de media tensión (cables aéreos agrupados)
. Tensión nominal:           6,35/11kV, 12,7/22kV y 19/33kV

. Conductor:                    Aluminio

. Aislamiento:                  XLPE

. Cubierta:                       HDPE

. Norma:                          IEC 60502-2


Resumir las ventajas de 10 aspectos

Si hablamos de por qué utilizar el cable de haz de cables, el cable de haz de cables fabricado por Tano Cable Group se inspecciona en el producto semiacabado y en el producto acabado utilizando instrumentos de inspección profesionales de acuerdo con la norma para garantizar la calidad y el aspecto del cable. Cuando usted utiliza los productos de la marca Tano cable, no necesita preocuparse por la calidad, y el precio sigue siendo el precio de fábrica al por mayor. Aquí están las ventajas con:

1. Es relativamente inmune a los cortocircuitos causados por fuerzas externas (viento, caída de ramas), a menos que rocen la capa de aislamiento.

2. Puede estar cerca de árboles/edificios y no producirá chispas si se toca.

3. Escasa necesidad de podar los árboles.

4. Es más fácil de instalar, ya que no se necesitan travesaños ni aislantes

5. Fácil de montar y encordar, requiere menos mano de obra y menos recursos de construcción.

6. Es más agradable desde el punto de vista estético.

7. En el poste de empalme, el cableado de puente aislado es necesario para conectar los cables no aislados en ambos lados, lo que puede eliminar el enlace de conexión en el mismo.

8. Reduce el riesgo de rotura del cable neutro puro por daños en árboles o vehículos y mejora la seguridad.

9. Mejora significativamente la seguridad del operador, especialmente cuando se trabaja con conductores energizados.

10. Reduce el mantenimiento y las inspecciones necesarias de la línea.


Escribe al final, Aplicaciones del cable aéreo agrupado：

. Sistemas de energía

. Aplicaciones industriales

. Uso comercial

. Uso residencial
